Как подключить автомат в щитке: схемы и правила

Подключение автомата в щитке — задача, с которой справится аккуратный домашний мастер: автомат ставится на DIN-рейку, фазный провод заводится в верхнюю клемму, отходящая линия — в нижнюю, клеммы затягиваются с моментом около 2 Н·м. Главное — обесточить щиток перед работой и убедиться в отсутствии напряжения указателем. В этой статье разберём порядок работ по шагам: от установки однополюсного автомата на рейку до сборки группы автоматов гребёнкой, отдельно — подключение вводного и двухполюсного автомата, типовые схемы для квартиры и частного дома и ошибки, которые чаще всего приводят к оплавленным клеммам.

Статья рассчитана на владельцев квартир и домов, которые собирают или дорабатывают щиток самостоятельно, и будет полезна начинающим электрикам как памятка. Речь пойдёт об однофазных сетях 220 В и модульных автоматах; трёхфазные промышленные щиты и работу под напряжением здесь не рассматриваем.

Что понадобится для работы

Соберите инструмент заранее — половина ошибок при монтаже случается, когда провод зачищают ножом «на весу» или тянут клемму первой попавшейся отвёрткой.

• Отвёртка — шлицевая 5,5 мм или крестовая PZ2 (у большинства модульных автоматов комбинированный винт).
• Съёмник изоляции (стриппер) — зачищает жилу, не подрезая её; нож допустим, но требует аккуратности.
• Указатель напряжения — обязателен: перед работой нужно убедиться, что шины и провода обесточены.
• Наконечники НШВИ — если подключаете многопроволочную (гибкую) жилу: без гильзы клемма пережимает отдельные проволоки, и контакт греется.
• Гребёнчатая шина — если собираете группу из трёх и более автоматов от одного ввода.

Провод для перемычек между модулями берите того же сечения, что и вводная линия: для квартирного щитка это обычно медь 6–10 мм².

Как устроен щиток: что куда подключается

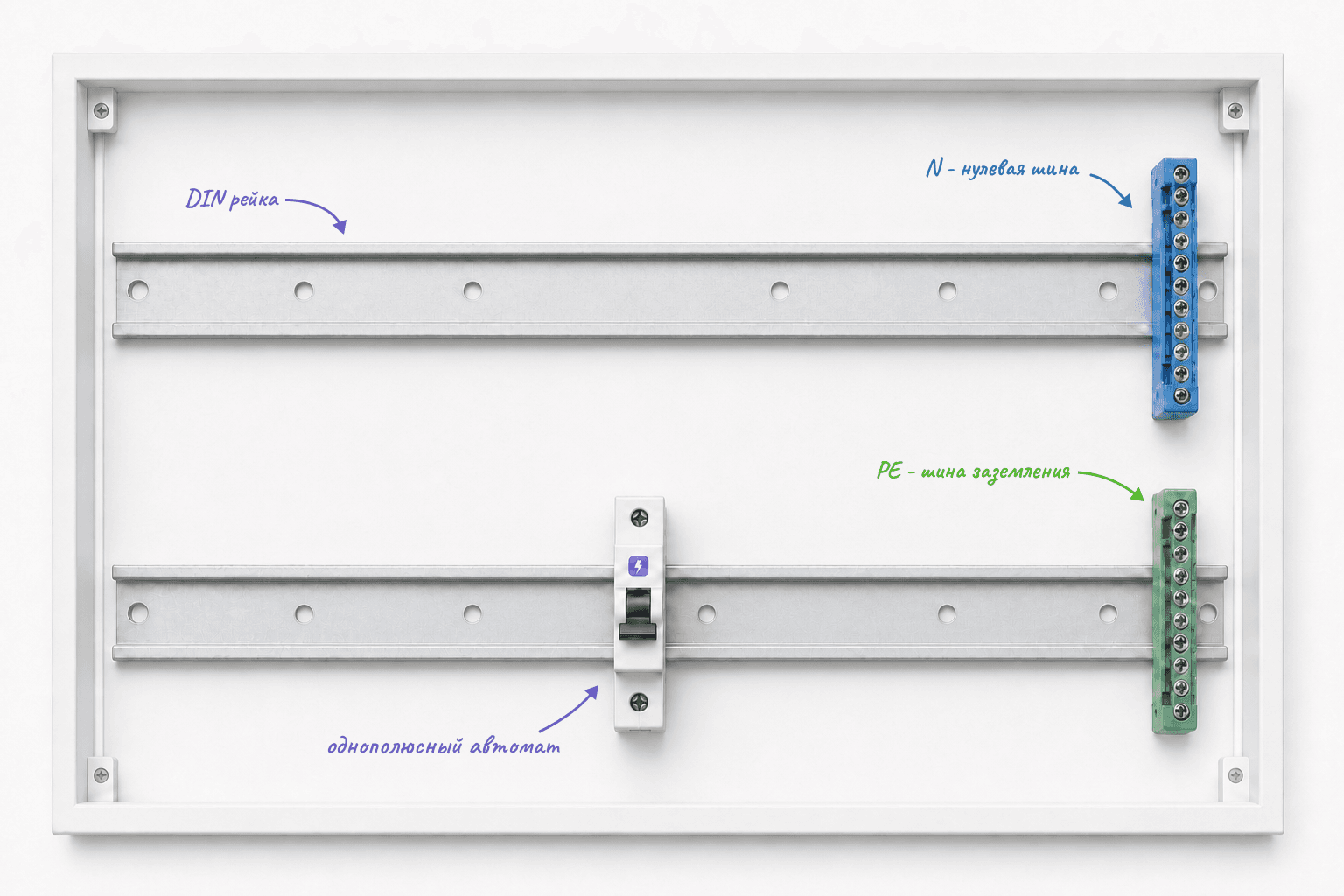

Внутри распределительного щитка три опорных элемента: DIN-рейка шириной 35 мм, на которую защёлкиваются модульные аппараты, нулевая шина N и шина заземления PE. Один однополюсный автомат занимает на рейке один модуль — 17,5 мм.

Ключевое правило: через автоматический выключатель проходит только фаза (в однополюсном исполнении). Рабочий ноль каждой линии уходит на шину N, защитный проводник — на шину PE. Автомат защищает кабель линии от перегрузки и короткого замыкания, поэтому его номинал подбирается под сечение жилы, а не под мощность прибора:

Требование защищать линии от сверхтоков установлено «Правилами устройства электроустановок» (ПУЭ, 7-е издание, глава 3.1); сами модульные автоматы бытового назначения выпускаются по ГОСТ IEC 60898-1.

Пошаговая инструкция: подключение однополюсного автомата

Однополюсный автомат — базовый случай: он ставится на каждую групповую линию квартиры (свет, розетки, техника). Как подключить автомат в щитке своими руками:

1. Обесточьте щиток. Отключите вводной автомат и проверьте указателем напряжения, что на шинах и подводящих проводах фазы нет. Если работаете в этажном щитке — предупредите соседей табличкой.
2. Установите автомат на DIN-рейку. Заведите верхний паз корпуса за кромку рейки и надавите до щелчка нижнего фиксатора. Снять автомат можно, оттянув фиксатор отвёрткой вниз.

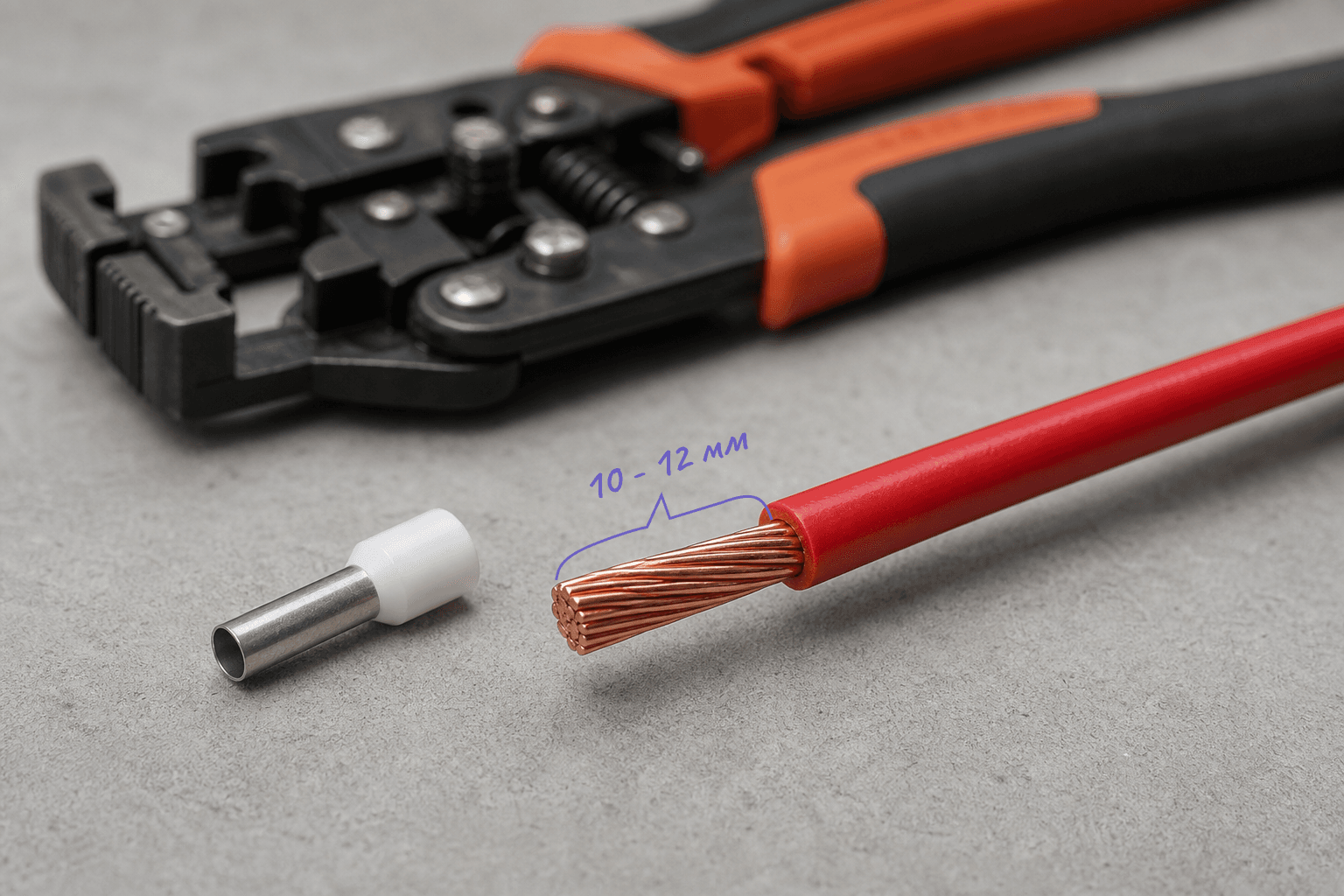

3. Подготовьте провода. Снимите изоляцию на 10–12 мм — по глубине клеммы. Оголённая медь не должна торчать из корпуса после затяжки: это и есть самая частая причина «прострелов» между соседними модулями. На гибкую жилу опрессуйте наконечник НШВИ.
4. Подключите питание к верхней клемме. Фазный провод от вводного автомата или гребёнки — вверх, провод отходящей линии — в нижнюю клемму.
5. Затяните клеммы. Момент затяжки модульных автоматов — около 2–2,5 Н·м (точное значение производитель печатает на корпусе). Затянули — подёргайте провод: он должен сидеть неподвижно.
6. Проверьте. Подайте напряжение, включите автомат и убедитесь, что линия работает. Через 30–60 минут работы под нагрузкой полезно коснуться корпуса: нагрев клеммной зоны — признак слабой затяжки.

Ноль этой же линии подключите к шине N, землю — к шине PE. Если в щитке стоит УЗО на группу, ноль линии идёт не на общую шину, а на нулевую шину своего УЗО — иначе оно будет ложно срабатывать.

Подключение двухполюсного автомата

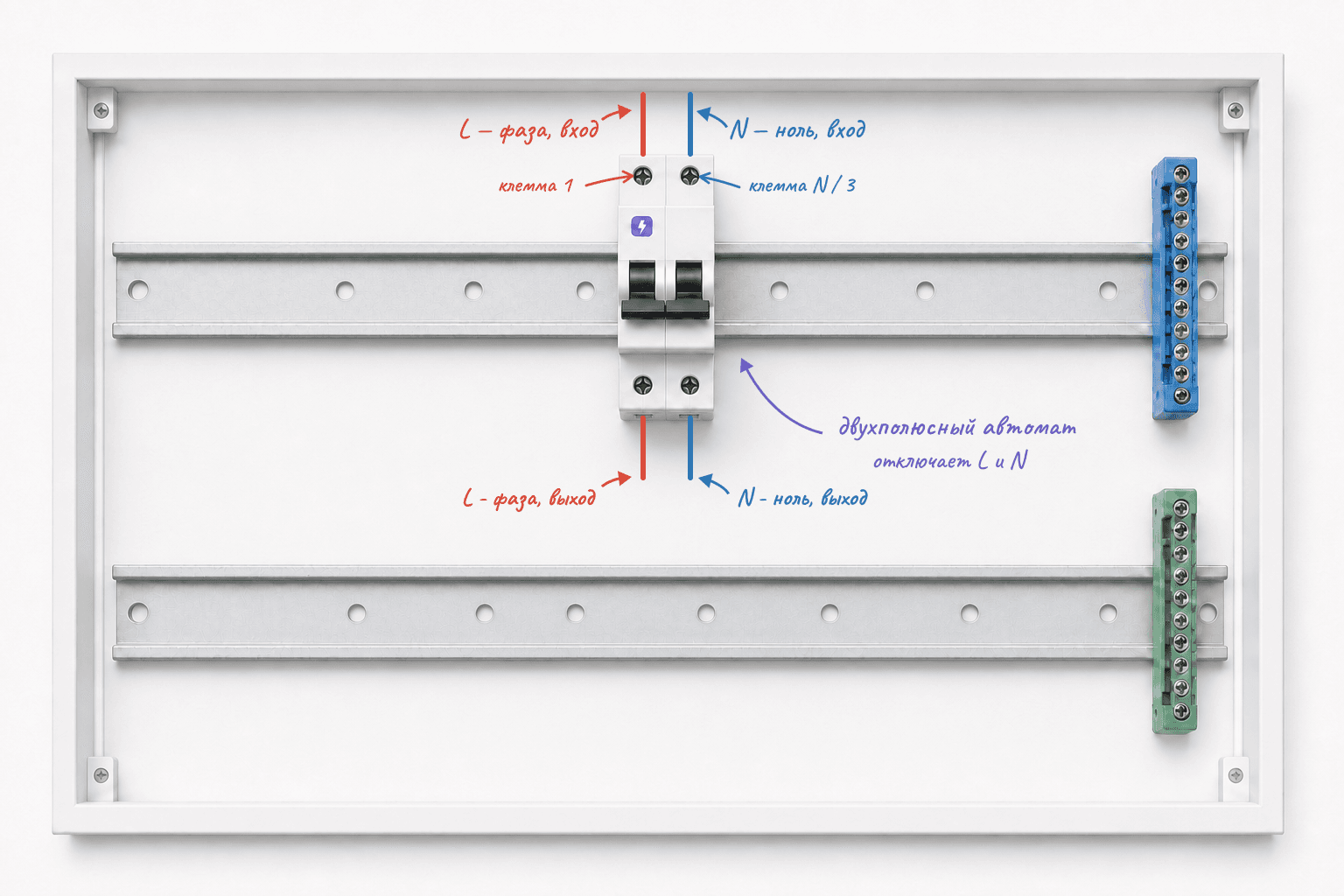

Двухполюсный автомат разрывает одновременно фазу и ноль. Схема подключения двухполюсного автомата: фаза — в первую верхнюю клемму (маркировка 1), ноль — во вторую (маркировка N или 3), снизу в том же порядке уходят фаза и ноль линии. Перепутать фазу с нулём на одном полюсе — ошибка: защита от КЗ работает по каждому полюсу, но маркировка и логика схемы нарушатся.

Где двухполюсник уместен:

• ввод однофазной сети 220 В — полное отключение квартиры или дома;
• линии во влажные помещения — баня, бойлер: при обслуживании отключается и фаза, и ноль;
• сети, где возможна «переполюсовка» — например, после уличной ВЛ в частном доме.

На обычные групповые линии квартиры ставить двухполюсные автоматы не запрещено, но это удваивает занятое место в щитке без практической пользы. Подобрать аппарат под свою схему можно в каталоге двухполюсных автоматических выключателей.

Подключение вводного автомата

Вводной автомат стоит первым в цепи и защищает всю проводку объекта. Его особенности:

• Номинал подбирается по выделенной мощности и сечению вводного кабеля: типовые значения — 25–32 А для квартиры (5,5–7 кВт), 40–63 А для частного дома. Ограничение мощности зафиксировано в договоре с энергосбытом.
• Место в схеме. Если автомат стоит до счётчика, сетевая организация опломбирует его крышку или бокс — предусмотрите пломбируемый бокс. После счётчика ставится либо тот же вводной двухполюсник, либо сразу групповая разводка.
• Исполнение. На однофазном вводе используют двухполюсный автомат, на трёхфазном — трёх- или четырёхполюсный.
• СИП на вводе частного дома. Алюминиевый провод СИП напрямую в клемму модульного автомата заводить нельзя дважды: во-первых, многопроволочный алюминий течёт под затяжкой, во-вторых, по ПУЭ соединение алюминия требует специальной арматуры. Правильно — перейти с СИП на медный кабель через прокалывающие зажимы или сжимы до щитка, либо использовать наконечники и автомат с увеличенной клеммой.

Схема подключения вводного автомата в остальном не отличается от обычной: питание сверху, нагрузка снизу, затяжка с контролем момента. Выбрать аппарат на нужный ток можно в подборке вводных автоматических выключателей.

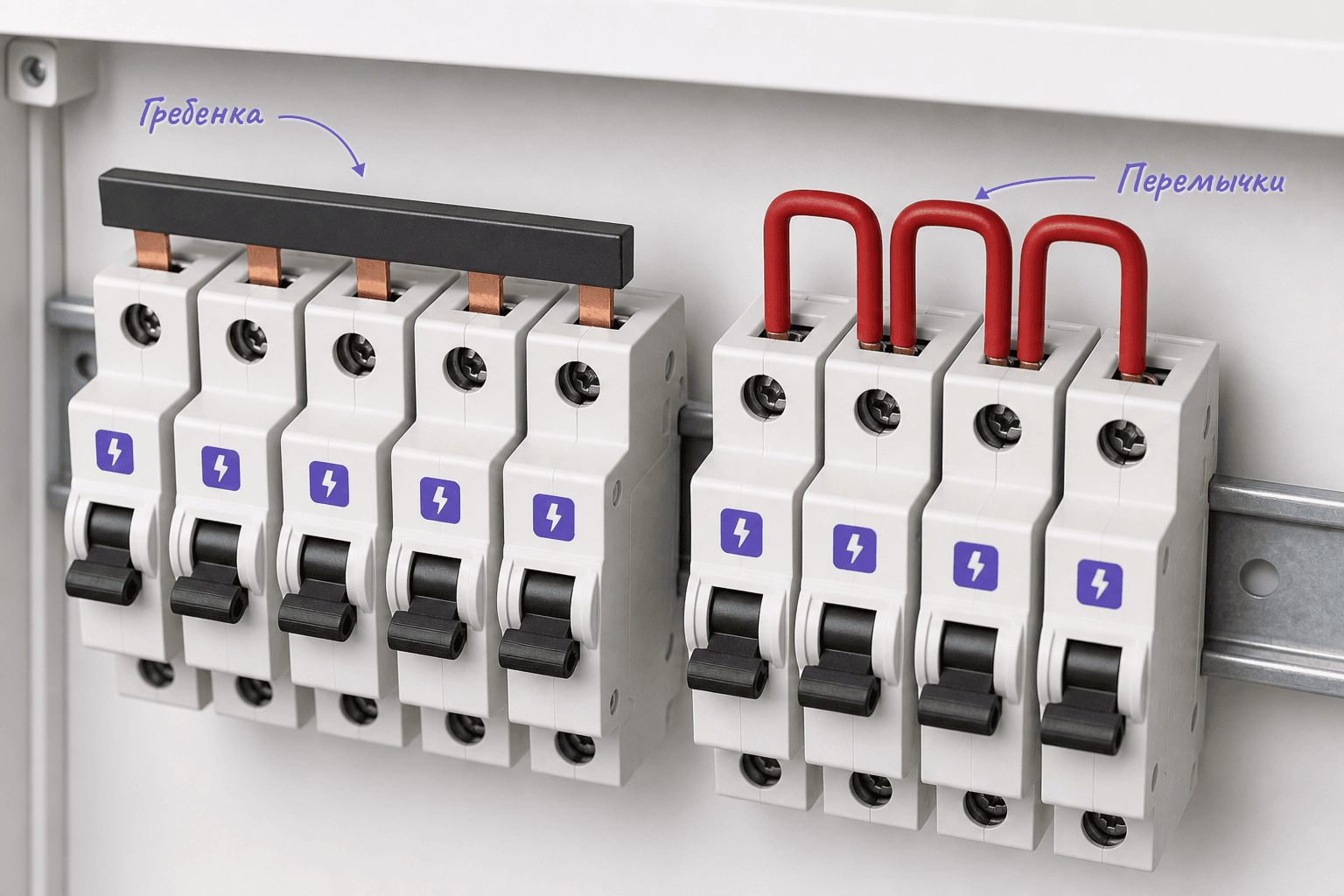

Как соединить группу автоматов: гребёнка или перемычки

Когда от одного ввода питается ряд автоматов, их верхние клеммы нужно соединить между собой. Два способа:

Гребёнчатая шина (гребёнка) — медная шина в изоляторе со штыревыми (PIN) или вилочными (FORK) отводами. Стандартная гребёнка рассчитана на ток 63 А и выпускается на 12–60 модулей, лишнее отрезается. Плюсы: один контакт на автомат, равномерная нагрузка, аккуратный монтаж за минуты. Минус: в клемму с гребёнкой сложнее добавить отдельный провод — у части серий для этого предусмотрена вторая клемма.

Перемычки из провода — П-образные отрезки моножилы того же сечения, что и ввод (обычно 6–10 мм²). Дешевле, но каждая пара концов — это два контакта в одной клемме: их нужно формовать так, чтобы оба конца зажимались всей плоскостью, а не углом. Шлейфование «как получится» — вторая по частоте причина подгоревших щитков после слабой затяжки.

Для групп из 3 и более автоматов гребёнка практичнее; для двух соседних модулей достаточно перемычки.

Схема автоматов в щитке: квартира и частный дом

Логика любой схемы одинакова: ввод → общая защита → групповые автоматы по линиям. Разница — в масштабе.

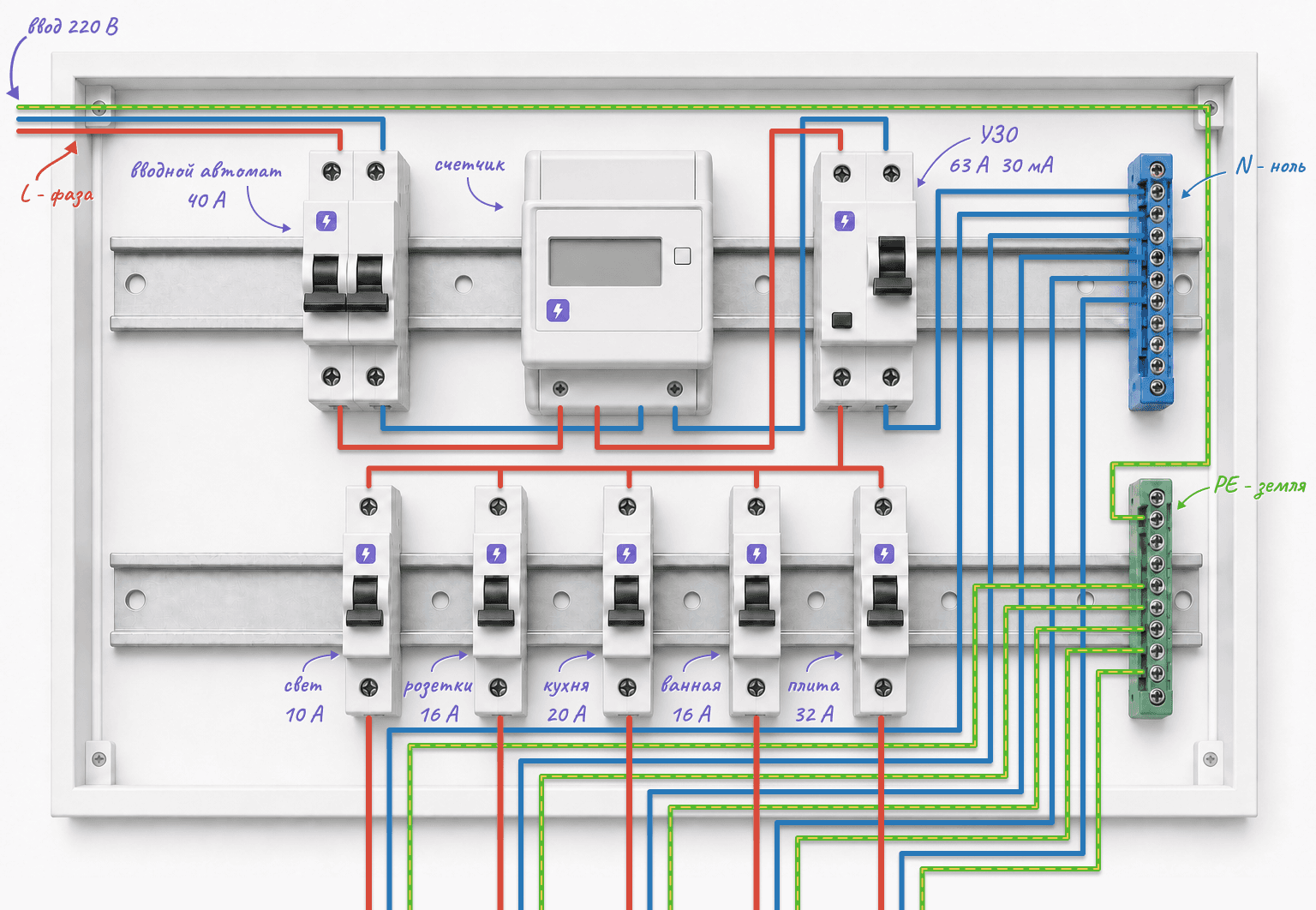

Типовая схема квартирного щитка:

• вводной двухполюсный автомат 32–40 А (пломбируется, если до счётчика);
• счётчик;
• УЗО или дифавтоматы по зонам (санузел, кухня, стиральная машина);
• групповые однополюсные автоматы: свет — 10 А, розетки комнат — , кухня — 16–20 А, варочная — .

Правило селективности: номинал вышестоящего автомата должен быть выше нижестоящего минимум на ступень (32 А ввод → 16 А розетки), иначе при аварии на одной линии будет гаснуть весь дом. Подобрать аппараты на все группы можно в каталоге автоматических выключателей Хай Вольт.

Питание сверху или снизу?

ГОСТ IEC 60898-1 не запрещает подавать питание на нижние клеммы: контактная группа модульного автомата работает в обоих направлениях, если производитель прямо не указал иное в паспорте. Но общепринятая практика и рекомендация всех крупных производителей — питание сверху. Причины прикладные: так собраны 99% щитков, и электрик, который придёт после вас, по умолчанию будет считать верхние клеммы питающими. Нестандартная разводка — мина замедленного действия при любом будущем ремонте.

Типичные ошибки при подключении

• Слабая или чрезмерная затяжка. Недотянутая клемма греется и оплавляет корпус; перетянутая — трескается. Ориентир — 2–2,5 Н·м, контрольная протяжка всех клемм через 2–3 недели после сборки: медь даёт усадку.
• Изоляция под клеммой. Провод зачищен коротко, винт зажал изоляцию — контакт «на честном слове». Симптом тот же: нагрев и запах пластика.
• Гибкая жила без наконечника. Отдельные проволоки перерезаются винтом, сечение в точке контакта падает в разы.
• Ноль групповой линии на общей шине при установленном УЗО. УЗО фиксирует «утечку» и выбивает без видимой причины.
• Номинал автомата больше, чем держит кабель. Автомат 25 А на розеточной линии 2,5 мм² не защитит провод: кабель начнёт деградировать раньше, чем сработает тепловой расцепитель.
• Два разных сечения в одной клемме. Зажимается только толстая жила, тонкая висит в воздухе.

Частые вопросы

Вместо заключения

Подключить автомат в щитке — это пять минут работы и три правила: обесточить и проверить, фаза через автомат и питание сверху, клеммы затянуты с контролем. Всё остальное — вопрос аккуратной схемы: номиналы под сечение кабеля, селективность по ступеням, гребёнка вместо самодельных шлейфов. Если щиток только предстоит собрать — в каталоге Хай Вольт есть однополюсные и двухполюсные автоматы всех ходовых номиналов с доставкой по всей России курьером или в пункт выдачи.
