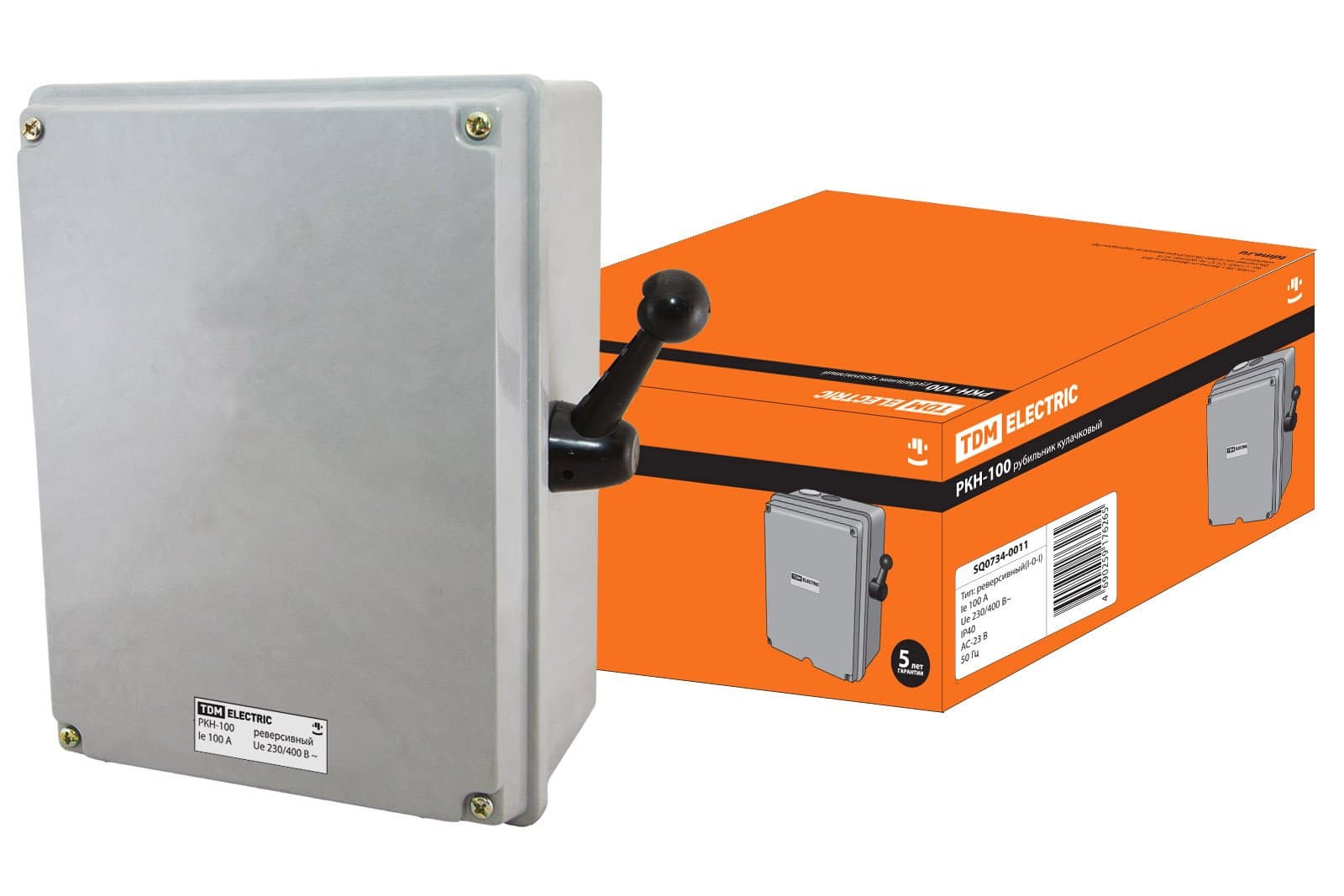

TDM РКН-100 ( | - 0 - | ) 100А SQ0734-0011

Характеристики

Конструкция прибора

Комплектное устройство в корпусе

Напряжение дополнит. расцепителя

Нет

Моторный привод опционально

Нет

С защитой от ошибочных действий

Нет

Макс. допустимое раб. напряжение Ue AC

500 В

Подходит для промежуточного монтажа

Да

Подходит для установки в распределит. щит

Нет

Подходит для монтажа на шину

Нет

Подходит для фронтал. монтажа в центре

Нет

Подходит для фронтал. монтажа через 4 отверстия

Да

Подходит для монтажа на передней стенке, 4 отверстия

Нет

Подходит для напольного монтажа

Нет

Номинальная мощность в рабочем режиме при AC-23, 400 В

0 кВт

Пригоден в качестве сервисного выключателя

Нет

Пригоден в качестве предохранительного выключателя

Нет

Компактная версия выключателя-разъединителя

Нет

Пригоден в качестве главного выключателя

Нет

Тип элемента управления

Рычажковый (перекидной рычаг)

Пригоден в качестве устройства аварийной остановки

Да

Тип подключения силовой электрич. цепи

Винтовое соединение

Моторный привод встроенный

Нет

С блокировкой/запираемый (-ая)

Нет

Ширина в поперечном сечении

287 мм

С осью-переходником

Нет

Высота корпуса

163 мм

Ширина корпуса

287 мм

Глубина корпуса

303 мм

Количество выключателей/переключателей

1

Степень защиты (NEMA)

1

Номинальный постоянный ток при AC-23, 400 В

70 А

Реверсивный переключатель

Да

Коммутируемая мощность при 400 В

50 кВт

Номинальный постоянный ток при AC-21, 400 В

100 А

Цвет управляющего элемента

Черный

Номин. кратковременно выдерживаемый ток Icw

0 кА

Номинальная мощность в рабочем режиме при AC-3, 400 В

0 кВт

Количество вспомогат. переключающих контактов

0.01

Условный номин. ток короткого замыкания Iq

5 000 кА

Номин. раб. напряжение

230...400 В

Номин. напряжение изоляции Ui

690 В

Номин. коммутируем. мощность при AC-3, 400 В

27.50 кВт

Глубина

303 мм

Ширина

287 мм

Длина

287 мм

Количество полюсов

3

Номин. продолжительный ток Iu

100 А

Тип изделия/компонента

Выключатель-разъединитель нагрузки

Количество вспомогат. нормально замкнутых (НЗ) контактов

0.01

Количество вспомогат. нормально разомкнутых (НО) контактов

1

Степень защиты (IP), передняя сторона

IP40
