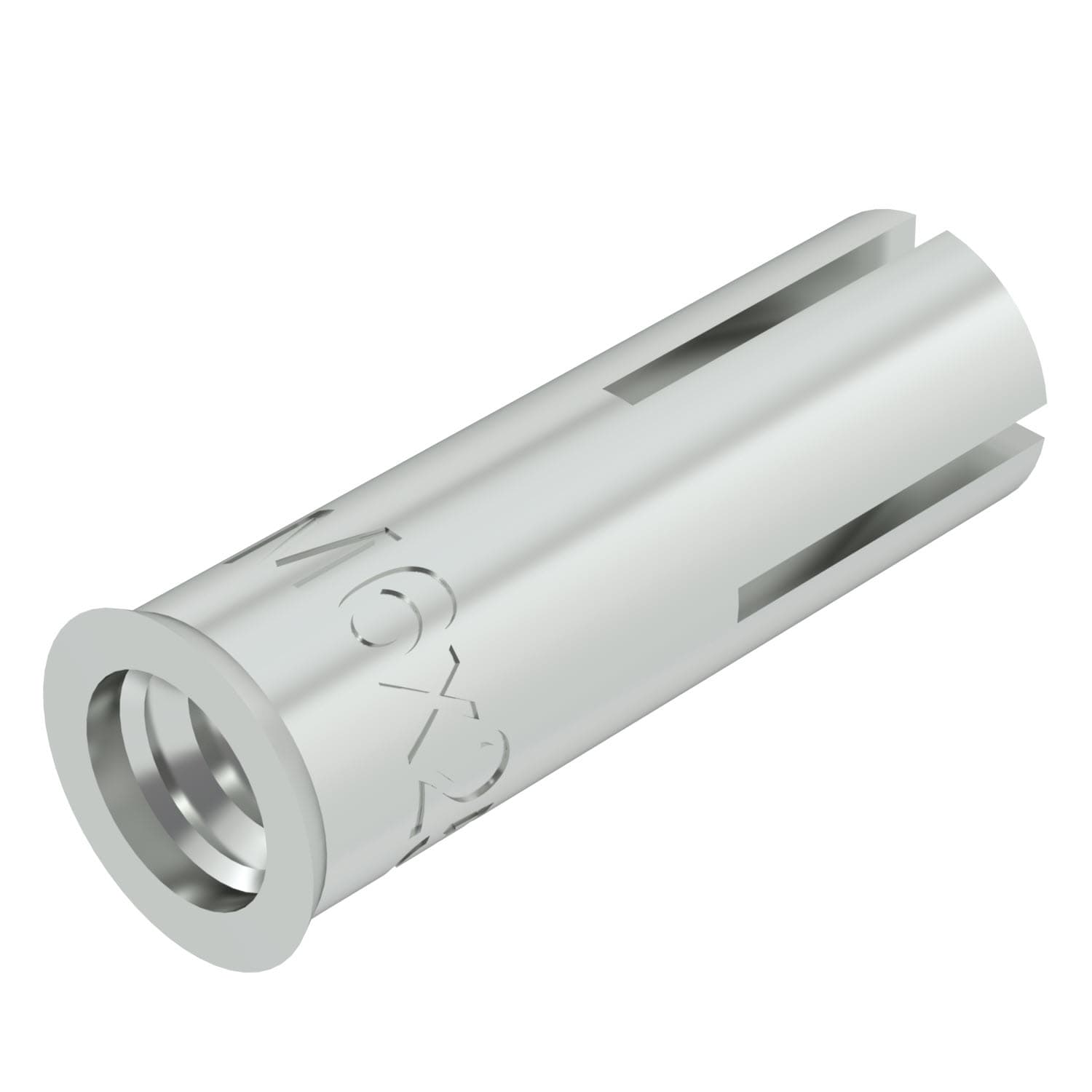

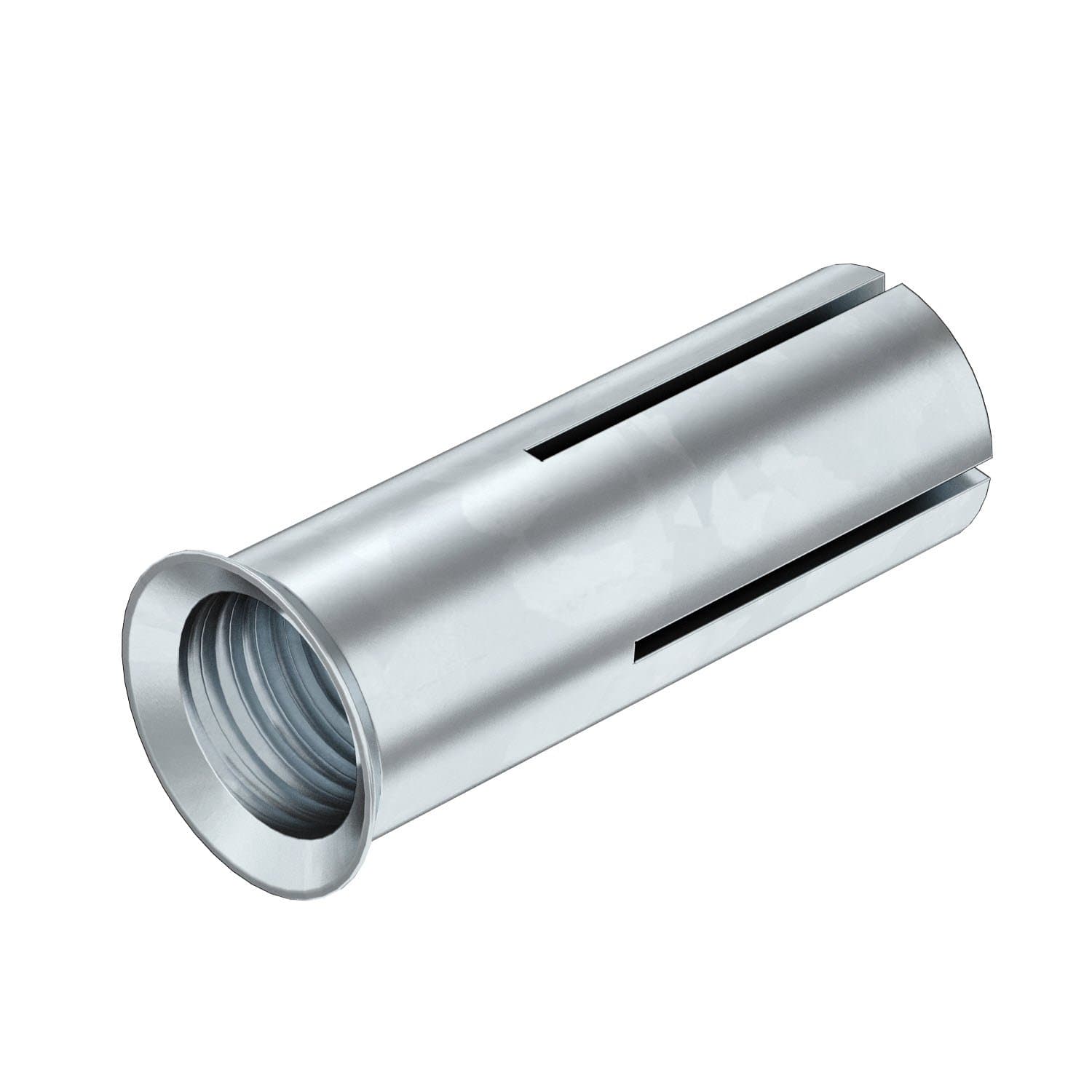

OBO Bettermann Забивной анкер E M 6x25 мм, сталь, G 3492018

Код: 171759Арт. 3492018Бренд: OBO BETTERMANNСерия: KTS. Системы кабельных трасс_150

107,29 ₽/ шт
Под заказ

Минимальная сумма заказа — 5 000 ₽

Нет в наличии
Доставка по России
Курьер, ПВЗ и транспортные компании
Оплата картой или по счёту
Физическим и юридическим лицам
Гарантия производителя
Полный комплект документов

Описание

Для единичного крепления забивной анкер применяется в монолитном бетоне. Для многократного крепления забивной анкер применяется как монолитном так и в ячеистом бетоне. Класс огнестойкости R 120 в соответствии с Европейским техническим сертификатом ETA-02/0020 (опция 7) и Европейским техническим сертификатом ETA-05/0116.Монтаж с помощью маркировочного и распорного инструмента.

Характеристики

Крепежное устройство
Прочее
Укрепление существующего
Да
Выдергивающая нагрузка
1.70 кН
Самосверлящий
Нет
Диаметр высверливаемого отверстия
8 мм
Метрический размер резьбы (М..)
6
Материал втулки (гильзы)
Сталь
Мин. глубина высверленного отверстия
25 мм
Защитное покрытие поверхности
Гальваническое/электролит. цинковое покрытие
Подходит для монтажа кабеленесущих систем
Да
Модель/исполнение
Ударный
Длина
25 мм
