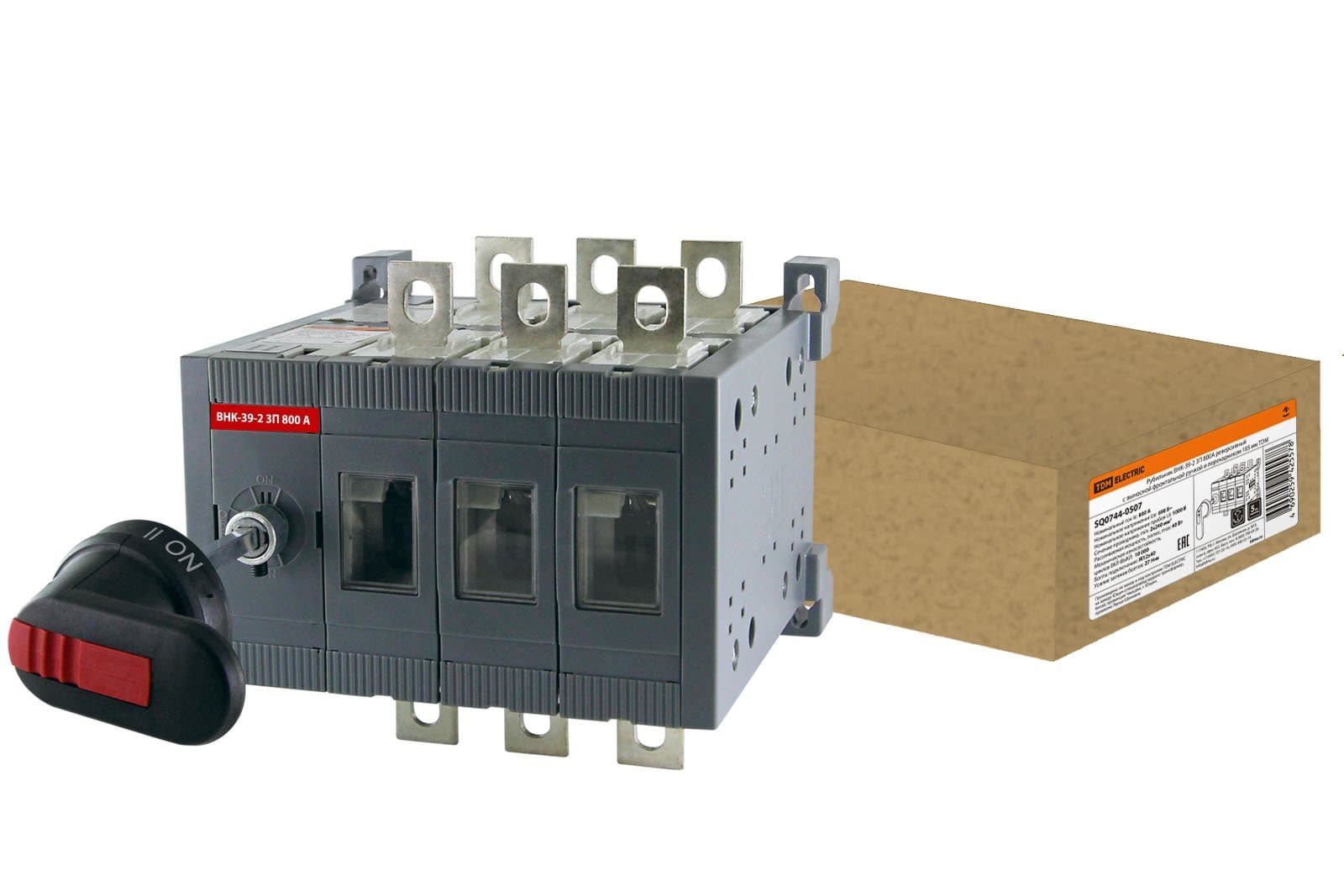

TDM Рубильник ВНК-39-2 3П 800А реверсивный SQ0744-0507

Код: 273808Арт. SQ0744-0507Бренд: TDM ELECTRIC

72 304,21 ₽/ шт
Под заказ

Минимальная сумма заказа — 5 000 ₽

Нет в наличии
Доставка по России
Курьер, ПВЗ и транспортные компании
Оплата картой или по счёту
Физическим и юридическим лицам
Гарантия производителя
Полный комплект документов

Описание

Применение:Инфраструктурные объекты.Жилые дома.Промышленные, коммерческие и бытовые объекты недвижимости. Материалы:Контакты выполнены из высококачественной меди с гальваническим покрытием.Корпус и детали выполнены из пластика, не поддерживающего горение.Преимущества:Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия).Специальная форма корпуса для дополнительного охлаждения контактной группы.Технологическое окошко для наблюдения за положением ножевых контактов.Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).Исполнения c выносной и установленной фронтальной рукояткой.Широкий диапазон рабочих токов Ie (160800 А).Реверсивное переключение источника питания под нагрузкой. Назначение:Использование в щитах АВР.Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии. Упаковка:Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт.Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.

Характеристики

Конструкция прибора
Комплектное устройство в корпусе
Моторный привод опционально
Нет
С защитой от ошибочных действий
Нет
Макс. допустимое раб. напряжение Ue AC
690 В
Подходит для промежуточного монтажа
Да
Подходит для установки в распределит. щит
Да
Подходит для монтажа на шину
Да
Подходит для фронтал. монтажа в центре
Да
Подходит для фронтал. монтажа через 4 отверстия
Нет
Подходит для монтажа на передней стенке, 4 отверстия
Да
Подходит для напольного монтажа
Нет
Цвет управляющего элемента
Черный
Номинальная мощность в рабочем режиме при AC-23, 400 В
380 кВт
Пригоден в качестве сервисного выключателя
Да
Пригоден в качестве предохранительного выключателя
Да
Компактная версия выключателя-разъединителя
Да
Пригоден в качестве главного выключателя
Да
Тип элемента управления
Рукоятка поворот. удлинённая (широкий хват)
Пригоден в качестве устройства аварийной остановки
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Моторный привод встроенный
Нет
С блокировкой/запираемый (-ая)
Да
Количество вспомогат. переключающих контактов
0.01
Условный номин. ток короткого замыкания Iq
20 кА
С осью-переходником
Да
Номин. напряжение изоляции Ui
1 000 В
Количество выключателей/переключателей
1
Степень защиты (NEMA)
1
Номинальный постоянный ток при AC-23, 400 В
800 А
Реверсивный переключатель
Да
Коммутируемая мощность при 400 В
320 кВт
Номинальный постоянный ток при AC-21, 400 В
800 А
Номин. кратковременно выдерживаемый ток Icw
20 кА
Номинальная мощность в рабочем режиме при AC-3, 400 В
0.01 кВт
Ширина в поперечном сечении
0.01 мм
Номин. раб. напряжение
375...400 В
Высота корпуса
160 мм
Ширина корпуса
311 мм
Глубина корпуса
256 мм
Номин. коммутируем. мощность при AC-3, 400 В
0.01 кВт
Глубина
311 мм
Ширина
250 мм
Длина
0.01 мм
Количество полюсов
3
Номин. продолжительный ток Iu
800 А
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Количество вспомогат. нормально замкнутых (НЗ) контактов
0.01
Количество вспомогат. нормально разомкнутых (НО) контактов
3
Степень защиты (IP), передняя сторона
IP30
