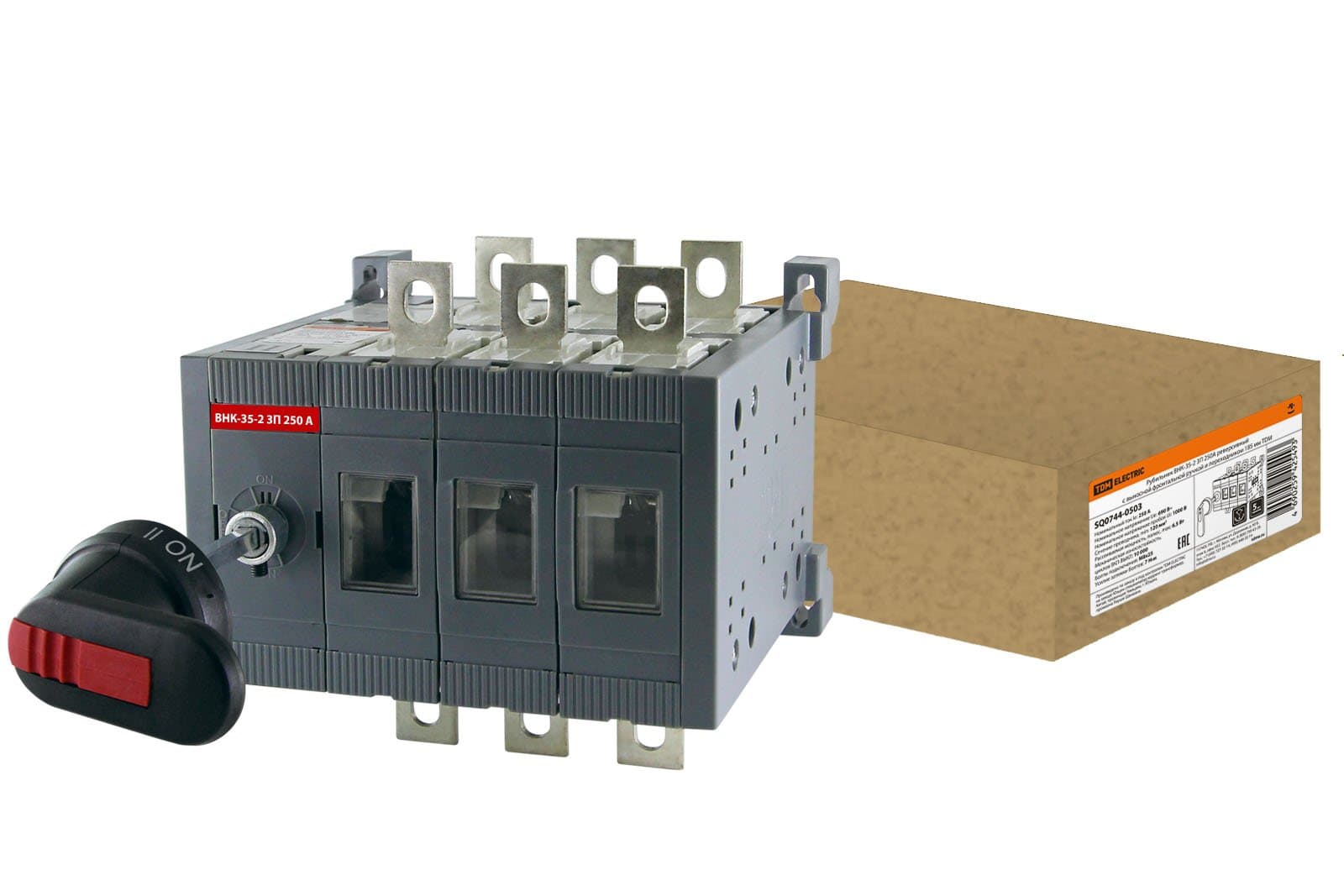

TDM Рубильник ВНК-35-2 3П 250А реверсивный SQ0744-0503

Код: 273814Арт. SQ0744-0503Бренд: TDM ELECTRIC

20 365,97 ₽/ шт
Под заказ

Минимальная сумма заказа — 5 000 ₽

Нет в наличии
Доставка по России
Курьер, ПВЗ и транспортные компании
Оплата картой или по счёту
Физическим и юридическим лицам
Гарантия производителя
Полный комплект документов

Описание

Применение:Жилые дома.Инфраструктурные объекты.Промышленные, коммерческие и бытовые объекты недвижимости. Материалы:Контакты выполнены из высококачественной меди с гальваническим покрытием.Корпус и детали выполнены из пластика, не поддерживающего горение.Преимущества:Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.Технологическое окошко для наблюдения за положением ножевых контактов.Исполнения c выносной и установленной фронтальной рукояткой.Специальная форма корпуса для дополнительного охлаждения контактной группы.Широкий диапазон рабочих токов Ie (160800 А).Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).Реверсивное переключение источника питания под нагрузкой.Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Назначение:Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.Использование в щитах АВР. Упаковка:Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт.Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.

Характеристики

Конструкция прибора
Комплектное устройство в корпусе
Напряжение дополнит. расцепителя
Нет
Моторный привод опционально
Нет
С защитой от ошибочных действий
Нет
Макс. допустимое раб. напряжение Ue AC
690 В
Подходит для промежуточного монтажа
Да
Подходит для установки в распределит. щит
Да
Подходит для монтажа на шину
Да
Подходит для фронтал. монтажа в центре
Да
Подходит для фронтал. монтажа через 4 отверстия
Нет
Подходит для монтажа на передней стенке, 4 отверстия
Да
Подходит для напольного монтажа
Нет
Цвет управляющего элемента
Черный
Номинальная мощность в рабочем режиме при AC-23, 400 В
124 кВт
Пригоден в качестве сервисного выключателя
Да
Пригоден в качестве предохранительного выключателя
Да
Компактная версия выключателя-разъединителя
Да
Пригоден в качестве главного выключателя
Да
Тип элемента управления
Рукоятка поворот. короткая (узкий хват)
Пригоден в качестве устройства аварийной остановки
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Моторный привод встроенный
Нет
С блокировкой/запираемый (-ая)
Да
Количество вспомогат. переключающих контактов
0.01
Условный номин. ток короткого замыкания Iq
8 кА
С осью-переходником
Да
Номин. напряжение изоляции Ui
1 000 В
Количество выключателей/переключателей
1
Степень защиты (NEMA)
1
Номинальный постоянный ток при AC-23, 400 В
250 А
Реверсивный переключатель
Да
Коммутируемая мощность при 400 В
100 кВт
Номинальный постоянный ток при AC-21, 400 В
250 А
Номин. кратковременно выдерживаемый ток Icw
8 кА
Номинальная мощность в рабочем режиме при AC-3, 400 В
0.01 кВт
Ширина в поперечном сечении
0.01 мм
Номин. раб. напряжение
375...400 В
Высота корпуса
100 мм
Ширина корпуса
170 мм
Глубина корпуса
150 мм
Номин. коммутируем. мощность при AC-3, 400 В
0.01 кВт
Глубина
170 мм
Ширина
150 мм
Длина
0.01 мм
Количество полюсов
3
Номин. продолжительный ток Iu
250 А
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Количество вспомогат. нормально замкнутых (НЗ) контактов
0.01
Количество вспомогат. нормально разомкнутых (НО) контактов
3
Степень защиты (IP), передняя сторона
IP30
