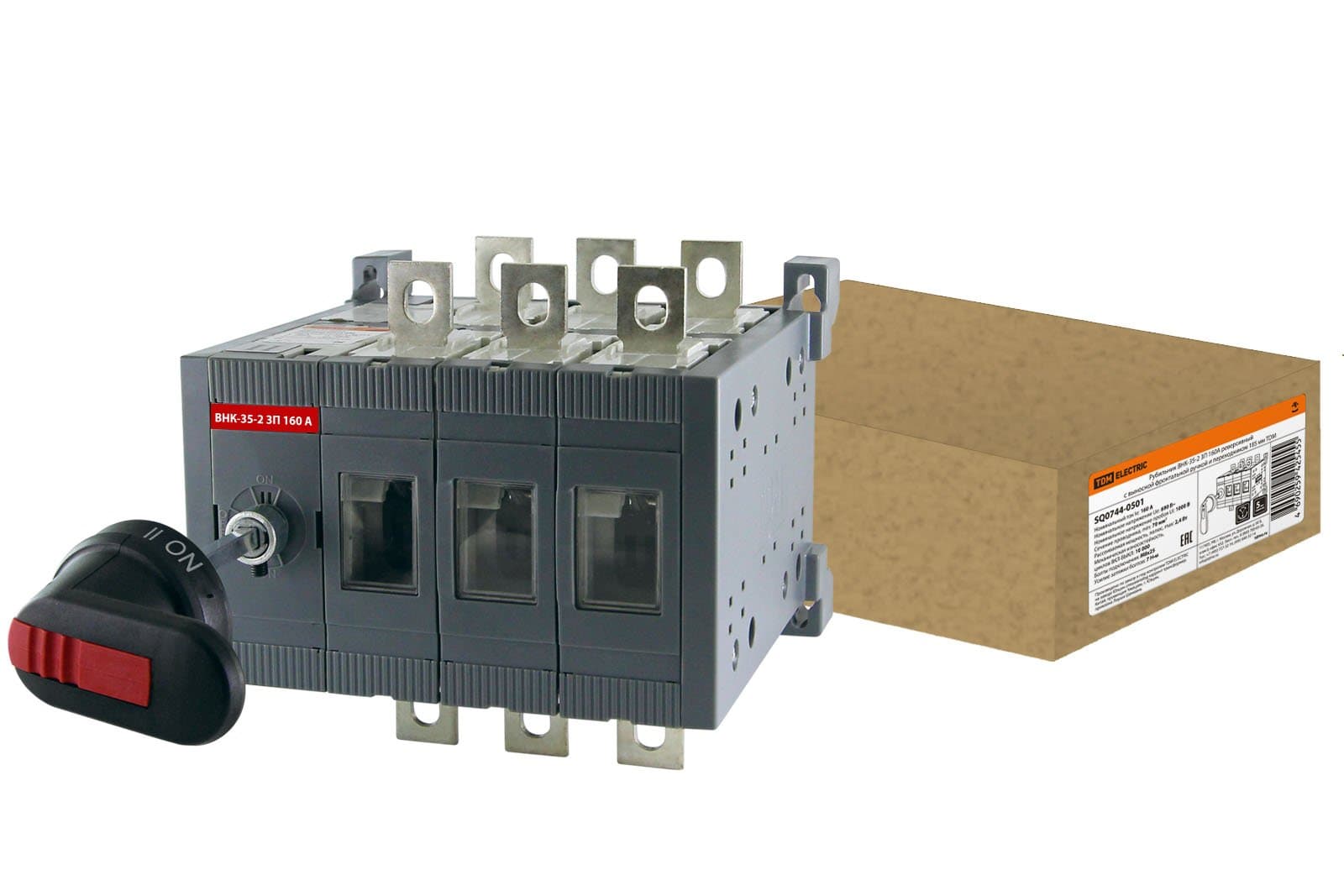

TDM Рубильник ВНК-35-2 3П 160А реверсивный SQ0744-0501

Код: 273816Арт. SQ0744-0501Бренд: TDM ELECTRIC

21 748,97 ₽/ шт
Под заказ

Минимальная сумма заказа — 5 000 ₽

Нет в наличии
Доставка по России
Курьер, ПВЗ и транспортные компании
Оплата картой или по счёту
Физическим и юридическим лицам
Гарантия производителя
Полный комплект документов

Описание

Применение:Промышленные, коммерческие и бытовые объекты недвижимости.Инфраструктурные объекты.Жилые дома. Материалы:Контакты выполнены из высококачественной меди с гальваническим покрытием.Корпус и детали выполнены из пластика, не поддерживающего горение.Преимущества:Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.Исполнения c выносной и установленной фронтальной рукояткой.Широкий диапазон рабочих токов Ie (160800 А).Специальная форма корпуса для дополнительного охлаждения контактной группы.Технологическое окошко для наблюдения за положением ножевых контактов.Реверсивное переключение источника питания под нагрузкой.Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Назначение:Использование в щитах АВР.Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии. Упаковка:Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт.Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт.Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт.Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт.Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт.Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт.Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.

Характеристики

Конструкция прибора
Комплектное устройство в корпусе
Моторный привод опционально
Нет
С защитой от ошибочных действий
Нет
Макс. допустимое раб. напряжение Ue AC
690 В
Подходит для промежуточного монтажа
Да
Подходит для установки в распределит. щит
Да
Подходит для монтажа на шину
Да
Подходит для фронтал. монтажа в центре
Да
Подходит для фронтал. монтажа через 4 отверстия
Нет
Подходит для монтажа на передней стенке, 4 отверстия
Да
Подходит для напольного монтажа
Нет
Цвет управляющего элемента
Черный
Номинальная мощность в рабочем режиме при AC-23, 400 В
79 кВт
Пригоден в качестве сервисного выключателя
Да
Пригоден в качестве предохранительного выключателя
Да
Компактная версия выключателя-разъединителя
Да
Пригоден в качестве главного выключателя
Да
Тип элемента управления
Рукоятка поворот. короткая (узкий хват)
Пригоден в качестве устройства аварийной остановки
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Моторный привод встроенный
Нет
С блокировкой/запираемый (-ая)
Да
Количество вспомогат. переключающих контактов
0.01
Условный номин. ток короткого замыкания Iq
8 кА
С осью-переходником
Да
Номин. напряжение изоляции Ui
1 000 В
Количество выключателей/переключателей
1
Степень защиты (NEMA)
1
Номинальный постоянный ток при AC-23, 400 В
250 А
Реверсивный переключатель
Да
Коммутируемая мощность при 400 В
64 кВт
Номинальный постоянный ток при AC-21, 400 В
250 А
Номин. кратковременно выдерживаемый ток Icw
8 кА
Номинальная мощность в рабочем режиме при AC-3, 400 В
0.01 кВт
Ширина в поперечном сечении
0.01 мм
Номин. раб. напряжение
375...400 В
Высота корпуса
100 мм
Ширина корпуса
170 мм
Глубина корпуса
150 мм
Номин. коммутируем. мощность при AC-3, 400 В
0.01 кВт
Глубина
170 мм
Ширина
150 мм
Длина
0.01 мм
Количество полюсов
3
Номин. продолжительный ток Iu
160 А
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Количество вспомогат. нормально замкнутых (НЗ) контактов
0.01
Количество вспомогат. нормально разомкнутых (НО) контактов
3
Степень защиты (IP), передняя сторона
IP30
