Дифавтомат или УЗО: в чём разница и что выбрать для щитка

Разница между УЗО и дифавтоматом — простыми словами: УЗО защищает только от утечки тока (удар током, пожар из-за повреждённой изоляции), а дифавтомат — это УЗО и автоматический выключатель в одном корпусе: он дополнительно отключает линию при перегрузке и коротком замыкании. УЗО всегда работает в паре с автоматом, дифавтомат самодостаточен. Ниже — что делает каждый аппарат, как отличить их по маркировке за пять секунд, сравнение по цене и месту в щитке и разбор, что выбрать в типовых ситуациях.

Статья для тех, кто собирает или модернизирует щиток в квартире или доме и выбирает между парой «УЗО + автомат» и дифавтоматами. Здесь — про выбор; монтаж разобран в отдельной статье «Как подключить автомат в щитке».

Что такое УЗО

УЗО (устройство защитного отключения; по стандарту — ВДТ, выключатель дифференциального тока) — аппарат, который постоянно сравнивает ток в фазном и нулевом проводниках. Пока токи равны, всё в порядке; появилась разница — значит, часть тока «утекает» мимо цепи: через повреждённую изоляцию, корпус техники или тело человека. При утечке выше уставки (обычно 30 мА) УЗО отключает линию за десятки миллисекунд. Требования к бытовым УЗО задаёт ГОСТ IEC 61008-1.

Принципиально важно: УЗО не защищает ни линию, ни само себя от перегрузки и короткого замыкания. Ставить его можно только последовательно с автоматическим выключателем — иначе при КЗ аппарат просто сгорит вместе с проводкой.

Что такое дифавтомат

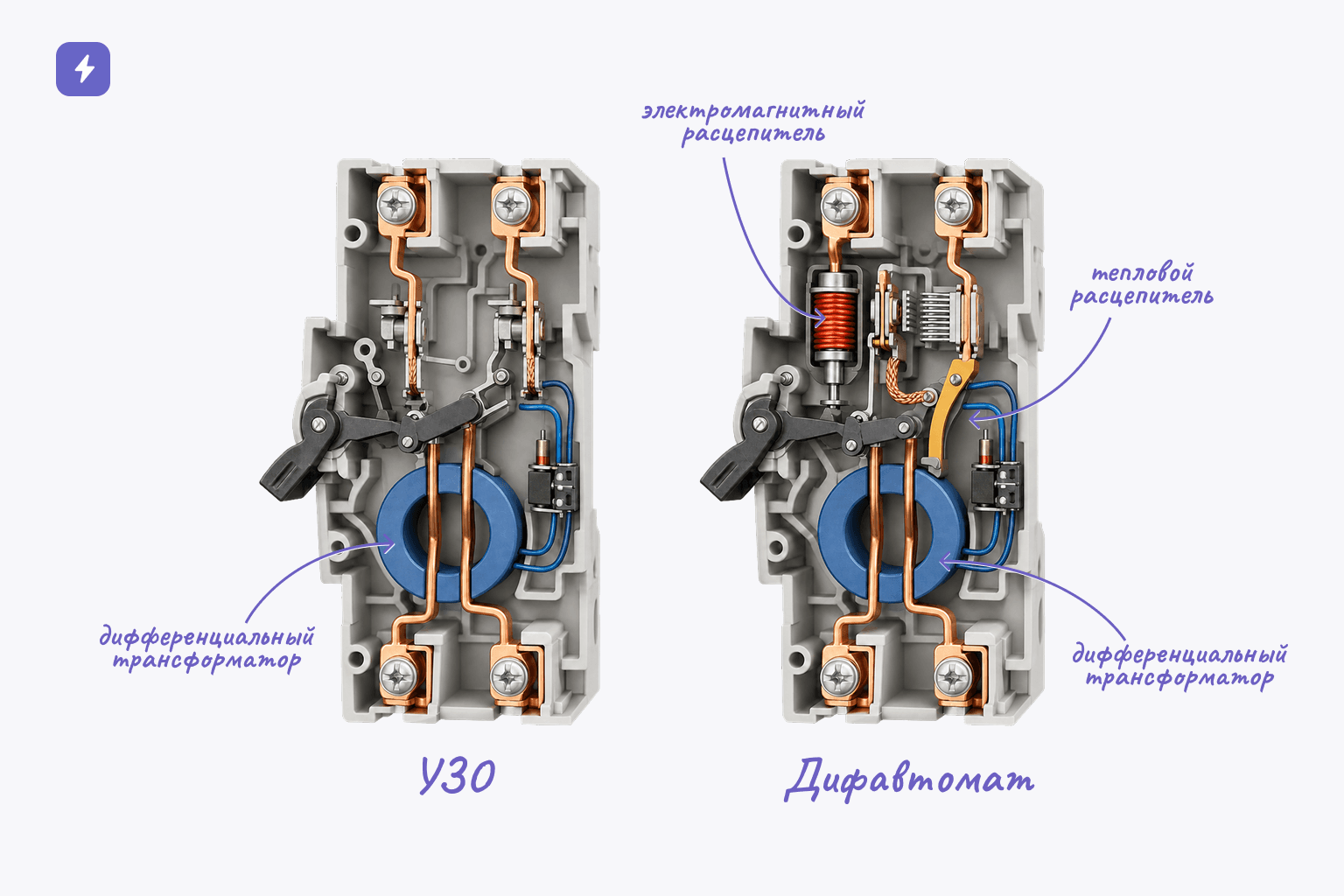

Дифавтомат (АВДТ — автоматический выключатель дифференциального тока) объединяет в одном корпусе два аппарата: автоматический выключатель с тепловым и электромагнитным расцепителями и дифференциальный модуль, аналогичный УЗО. Одна такая сборка защищает линию сразу от трёх угроз: перегрузки, короткого замыкания и утечки тока. Стандарт на АВДТ — ГОСТ IEC 61009-1, применение дифзащиты в жилье регулирует ПУЭ (7-е издание, глава 7.1). Ассортимент — в каталоге дифавтоматов Хай Вольт.

Отличия по функциям: полная таблица

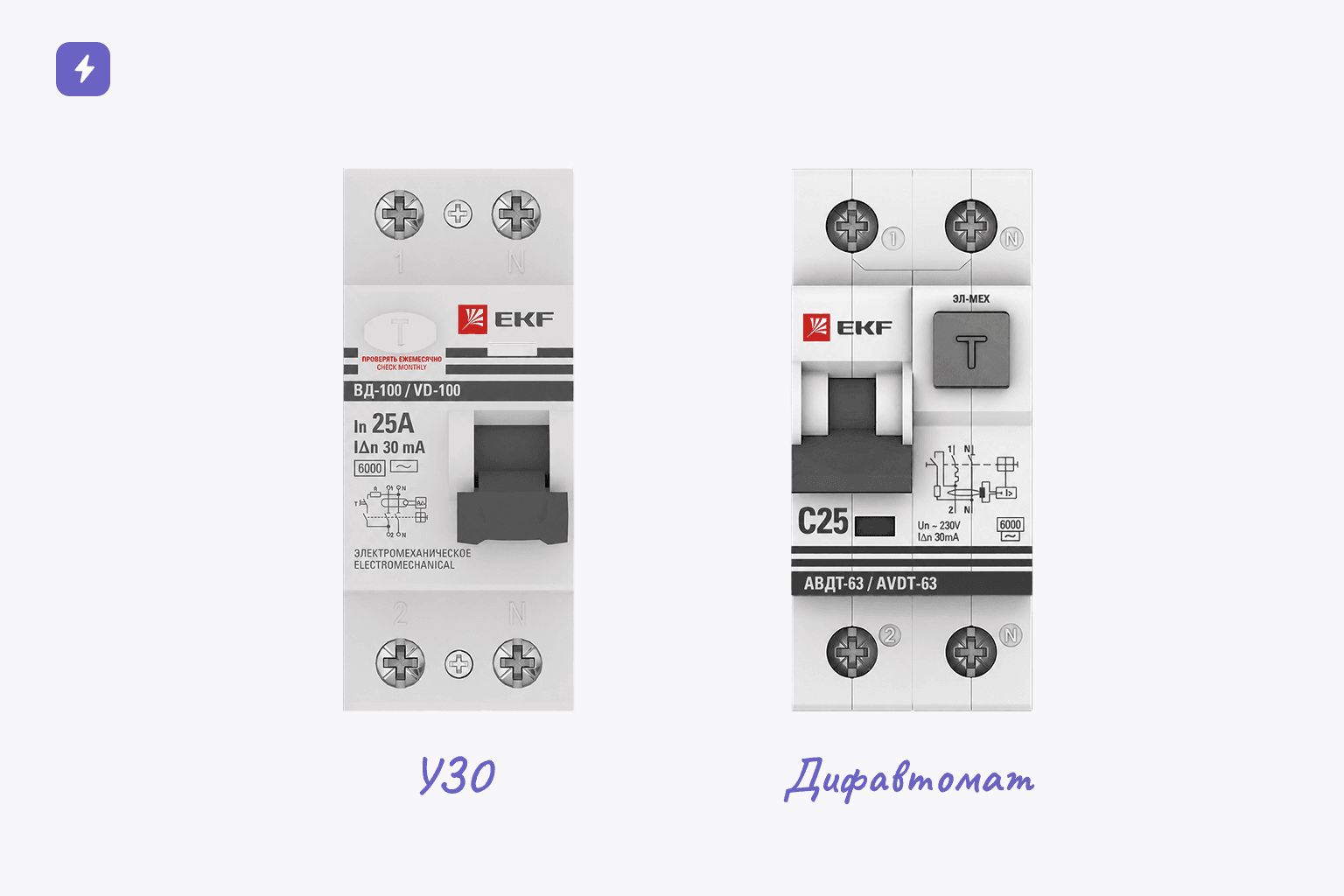

Как отличить УЗО от дифавтомата внешне

Пять признаков на корпусе, от быстрого к надёжному:

1. Буква перед номиналом. У дифавтомата номинал пишется с характеристикой срабатывания: C16, C25, B16. У УЗО буквы нет — просто 16 А, 25 А, потому что расцепителей внутри нет и характеристики быть не может. Это самый быстрый способ.
2. Аббревиатура в названии. ВД, ВДТ, ВД1-63 — УЗО; АВДТ, АД-12, АВДТ 32 — дифавтомат.
3. Схема на корпусе. У дифавтомата на принципиальной схеме нарисованы тепловой и электромагнитный расцепители, у УЗО — только дифференциальный трансформатор с кнопкой «ТЕСТ».
4. Тип утечки указан у обоих (AC, A) — этот признак приборы не различает, не ориентируйтесь на него.
5. Кнопка «ТЕСТ» тоже есть у обоих — она проверяет дифференциальный модуль и присутствует на любом аппарате с защитой от утечки.

Что дешевле и что занимает меньше места

По месту выигрывает дифавтомат: 2 модуля против 3 у связки «двухполюсное УЗО + однополюсный автомат» на однофазной линии. На щитке из 8–10 групп разница достигает 8–10 модулей — это целая DIN-рейка.

По бюджету обычно выгоднее связка, если одно УЗО прикрывает несколько групп: например, УЗО 40 А / 30 мА на три розеточные линии с тремя автоматами по 16 А. Дифавтомат на каждую линию даёт лучшую селективность (утечка отключит только одну группу), но суммарно дороже. У одной и той же линейки производителя дифавтомат обычно стоит примерно как УЗО плюс автомат той же серии, поэтому решает не цена одного аппарата, а схема всего щитка.

Что выбрать: типовые сценарии

• Тесный щиток в квартире (8–12 модулей на всё) — дифавтоматы: каждая защищённая линия занимает 2 модуля вместо 3.
• Просторный щит частного дома — связки «УЗО + автоматы» по зонам: дешевле при группировке линий, и при срабатывании сразу видно причину.
• Одна ответственная линия (бойлер, стиральная машина, розетки санузла) — дифавтомат 16 А / 10–30 мА, для техники с электроникой — тип A.
• Модернизация старого щитка без места — заменить группу «автомат + ничего» на дифавтомат той же ширины нельзя (1 модуль против 2), но связку «УЗО на стояке + автоматы» часто удаётся превратить в 2–3 дифавтомата на ключевых линиях.
• Весь щиток с нуля при нормальном бюджете — дифавтоматы на каждую группу: максимум селективности и минимум клеммных соединений.

УЗО и дифавтомат в одной схеме

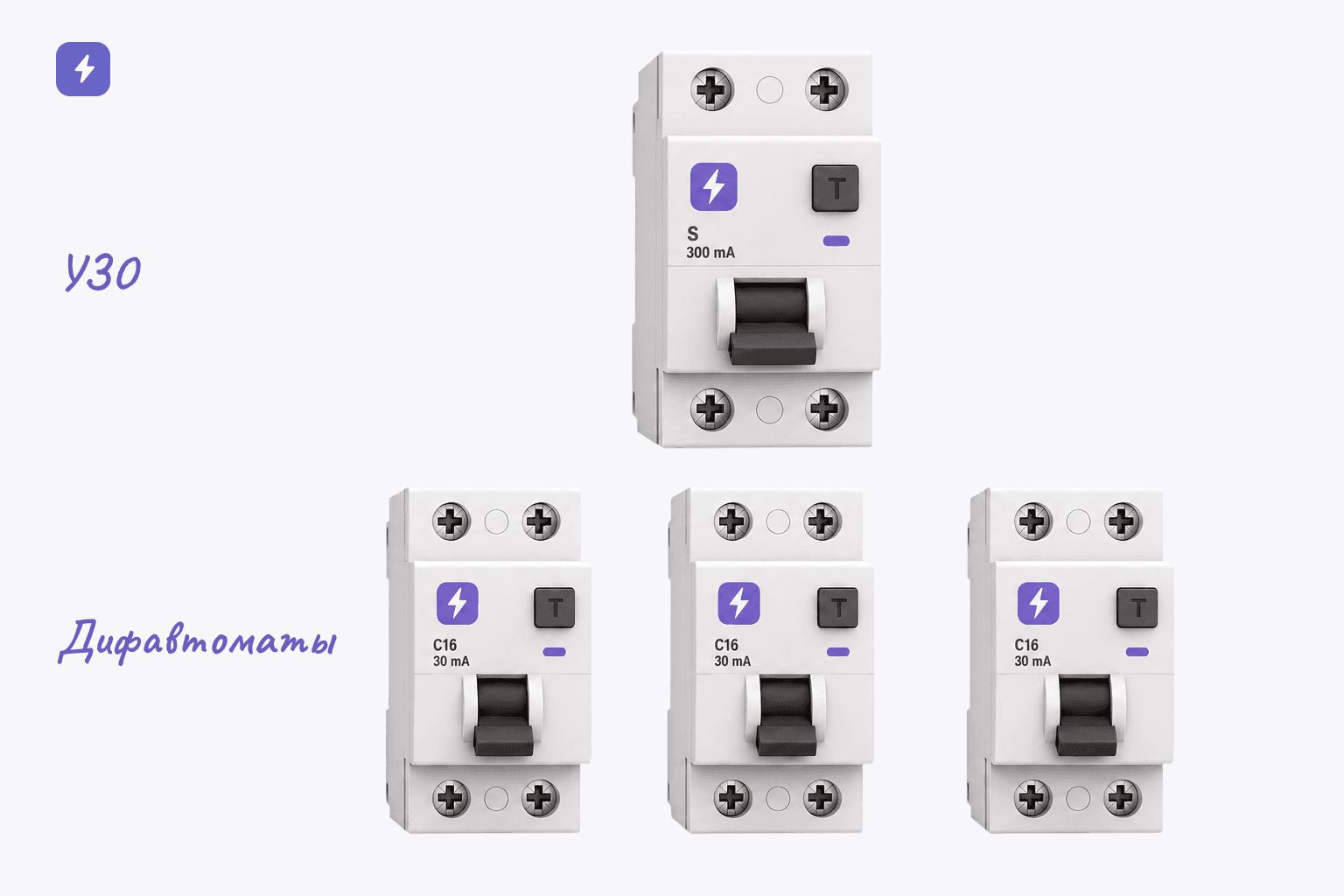

Аппараты не конфликтуют и обычно работают вместе. Классическая иерархия для дома: на вводе — селективное противопожарное УЗО 100–300 мА (тип S, срабатывает с выдержкой), после него — групповые дифавтоматы 30 мА или связки УЗО+автомат по линиям. При утечке первым отключается групповой аппарат, вводное УЗО подстраховывает и защищает от пожара при повреждении самой проводки.

Ошибки выбора

• УЗО без автомата. Утечку аппарат отключит, а короткое замыкание — нет: сгорит сам. УЗО всегда в паре с автоматом не больше своего номинала.
• Номинал УЗО равен номиналу автомата. УЗО берут на ступень выше: автомат 16 А → УЗО 25 А, чтобы тепловые перегрузки гасил автомат, а не изнашивали УЗО.
• Тип AC там, где техника с электроникой. Стиральные и посудомоечные машины, варочные панели дают пульсирующий постоянный ток утечки — для них нужен тип A.
• «Электронное УЗО дешевле — возьму его». Электронные аппараты зависят от питания сети и при обрыве нуля не защищают; в ответственные линии ставят электромеханические.
• Дифавтомат без индикации причины в сложной схеме. Если важно понимать, что произошло — утечка или перегрузка, — берите модель с флажком-индикатором срабатывания дифмодуля, иначе диагностика превращается в угадывание.

Частые вопросы

Вместо заключения

УЗО — узкий специалист по утечкам, дифавтомат — три защиты в одном корпусе. Выбор сводится к месту, бюджету и удобству диагностики: тесный щиток и максимум селективности — дифавтоматы на группы; просторный щит и экономия — УЗО на зону плюс автоматы. В любой схеме на вводе дома уместно селективное противопожарное УЗО, а для линий с современной техникой — аппараты типа A. Подобрать вариант под свой щиток можно в каталогах дифавтоматов и УЗО Хай Вольт — с доставкой по всей России курьером или в пункт выдачи.
