Какой вводной автомат ставить: расчёт ампер для квартиры и дома

Короткий ответ на вопрос, какой вводной автомат ставить: номинал определяется выделенной мощностью, зафиксированной в договоре с энергосбытом. Для квартиры с выделенными 5,5 кВт это 25 А, с 7 кВт — 32 А; для частного дома со стандартными 15 кВт и трёхфазным вводом — трёхфазный автомат на 25 А. Ниже разберём, откуда берутся эти цифры: как посчитать ток по мощности, сколько полюсов нужно на вводе 220 и 380 В, какую характеристику и отключающую способность выбрать и чем вводной автомат для дома отличается от квартирного.

Статья — для владельцев квартир и частных домов, которые выбирают автомат на ввод при сборке щитка или замене старого аппарата. Здесь — про выбор аппарата; подключение и монтаж разобраны в отдельной статье «Как подключить автомат в щитке».

Зачем нужен вводной автомат и где он стоит

Вводной автомат — первый аппарат защиты в цепи объекта. Он выполняет три задачи: защищает вводной кабель от перегрузки и короткого замыкания, ограничивает потребление в рамках выделенной мощности и даёт возможность полностью обесточить квартиру или дом одним движением.

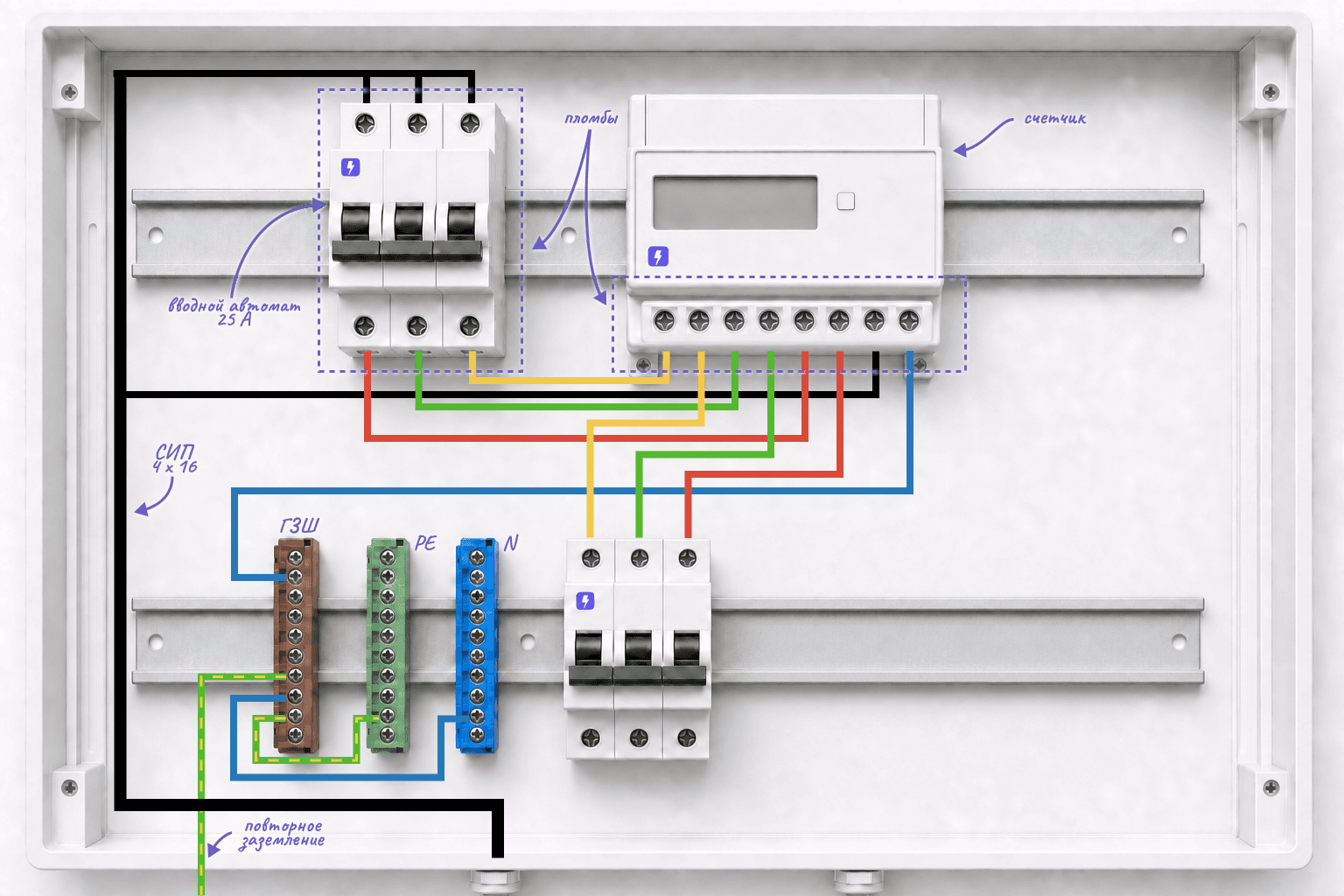

Ставится он либо до счётчика (тогда сетевая организация пломбирует его крышку или бокс), либо сразу после. В многоквартирных домах вводной автомат обычно находится в этажном щите, в частных — в щите учёта на фасаде или опоре, а в домовом щитке дублируется выключателем нагрузки или вторым автоматом. Требование защищать вводной кабель аппаратом защиты установлено ПУЭ (7-е издание, глава 3.1).

Главное ограничение — выделенная мощность

Номинал вводного автомата нельзя выбирать «с запасом побольше» — он привязан к выделенной мощности, зафиксированной в договоре энергоснабжения или технических условиях на присоединение. Для квартир это обычно 3–10 кВт в зависимости от дома и наличия электроплиты, для частных домов типовая цифра — 15 кВт: именно столько выдаётся при стандартном техприсоединении по правилам постановления Правительства РФ № 861.

Поставите автомат крупнее — превысите договорную мощность, и при проверке сетевая организация вправе потребовать замену и пересчитать потребление. Поставите меньше — автомат будет выбивать при штатной нагрузке. Если мощности реально не хватает, путь один: заявка на увеличение через сетевую организацию, а уже потом — новый автомат.

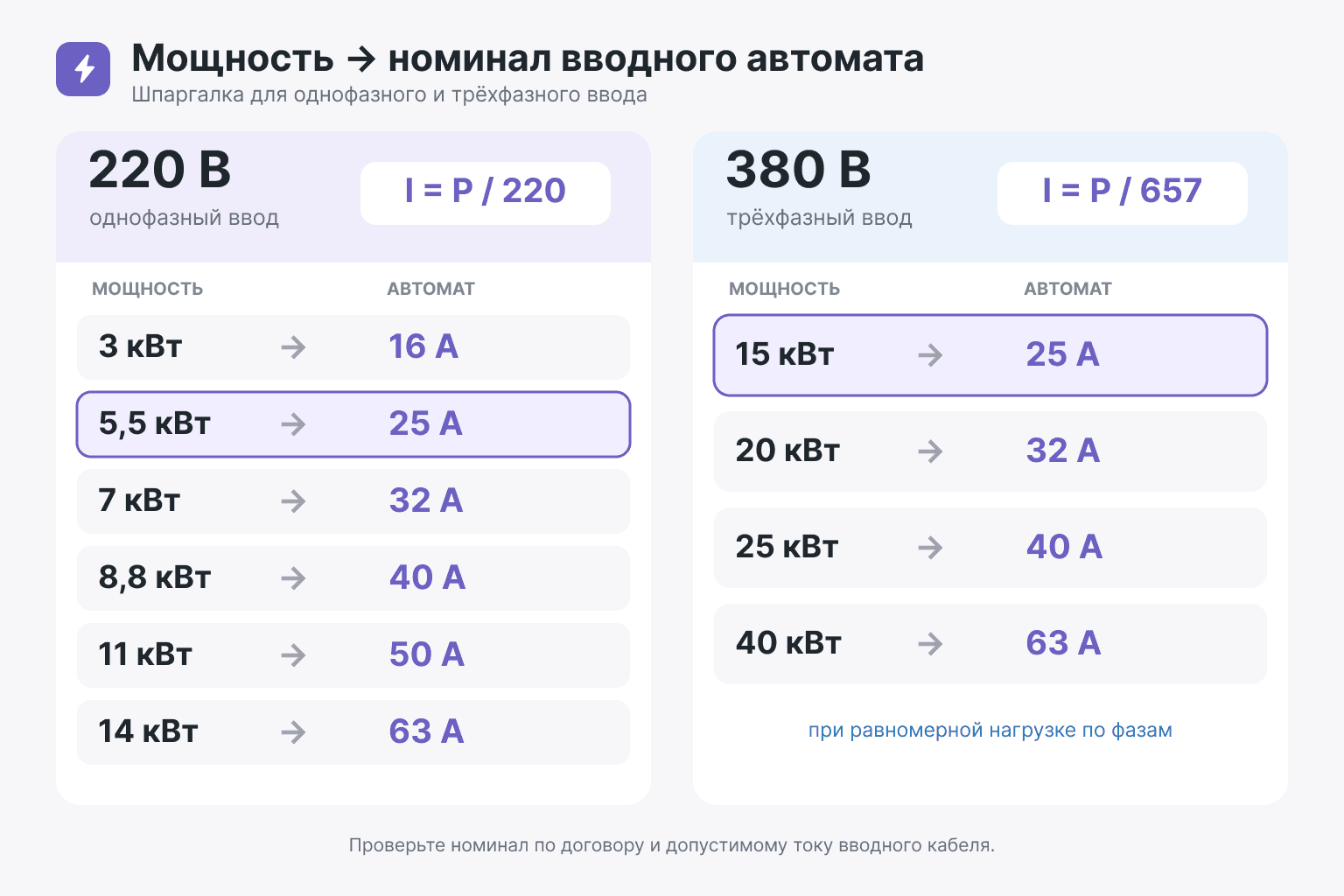

Расчёт номинала: таблицы для 220 В и 380 В

Ток однофазной сети считается по формуле I = P / U: делим выделенную мощность в ваттах на 220 В. Полученное значение округляем до ближайшего стандартного номинала вниз — автомат защищает кабель, запас «вверх» здесь недопустим.

Однофазный ввод 220 В:

*при условии, что кабель выдерживает следующий номинал — иначе строго по сечению.

Для трёхфазной сети формула I = P / (√3 × 380 × cos φ); для бытовой нагрузки cos φ принимают равным 0,95–1. Стандартные 15 кВт на три фазы дают около 23 А на фазу — отсюда типовой трёхфазный вводной автомат 25 А для частного дома.

Трёхфазный ввод 380 В (равномерная нагрузка):

Номинал и сечение вводного кабеля

Вторая проверка после мощности: автомат не должен пропускать ток больше, чем длительно выдерживает вводной кабель. Ориентиры для медных жил:

Если в квартиру приходит старый ввод 4 мм², ставить 40 А нельзя даже при формально выделенных 8,8 кВт — сначала меняется кабель. Алюминиевые жилы держат примерно на треть меньше тока: для 25 А нужно уже 6 мм² алюминия.

Сколько полюсов: 220 В и 380 В

• Однофазный ввод 220 В — двухполюсный автомат: разрывает и фазу, и ноль, полностью обесточивая объект. Однополюсный на вводе допустим, но при работах в щитке ноль останется соединённым с сетью.

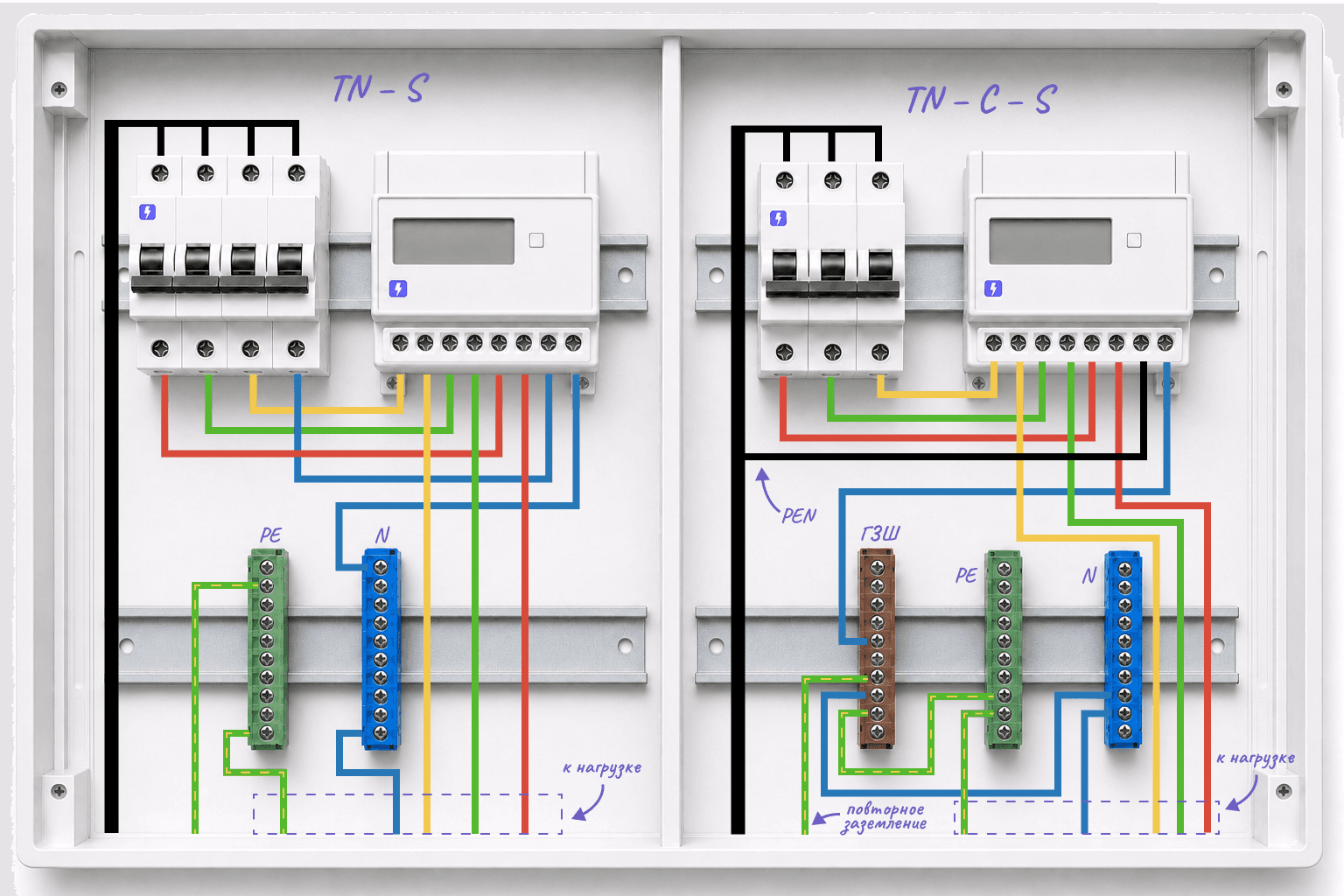

• Трёхфазный ввод 380 В — четырёхполюсный (три фазы + ноль) или трёхполюсный автомат. Важный нюанс: если к дому приходит совмещённый PEN-проводник (система TN-C, типична для старых сетей), разрывать его запрещено ПУЭ — в этом случае на вводе ставят трёхполюсный автомат, а PEN разделяется на N и PE до или в щите учёта.

Характеристика срабатывания: B или C

Для вводного автомата в городской сети стандарт — характеристика C: она терпит пусковые токи бытовой техники и уверенно отрабатывает короткое замыкание. Характеристику B выбирают в сельских и дачных сетях с длинными воздушными линиями: ток короткого замыкания там может быть настолько мал, что автомат C просто не увидит аварию электромагнитным расцепителем. Характеристика D на вводе жилья не применяется — она рассчитана на пусковые токи промышленных двигателей.

Отключающая способность

Отключающая способность — максимальный ток КЗ, который автомат способен разорвать. Для квартирных вводов достаточно 6 кА — этот уровень обычно закладывают проектировщики и требуют управляющие компании. Если объект стоит рядом с трансформаторной подстанцией (первые этажи новостроек, дома у ТП), берите 10 кА — например, серию ВА47-100 из каталога автоматов IEK. Минимальные 4,5 кА оставьте групповым автоматам удалённых от подстанции квартир. Требования к модульным автоматам бытового назначения задаёт ГОСТ IEC 60898-1.

Селективность с групповыми автоматами

Вводной автомат должен быть минимум на ступень крупнее самого мощного группового: 40 А на вводе → 32 А на варочную → 16 А на розетки. Если номиналы совпадают, при аварии на одной линии может отключиться весь объект — и вы будете искать проблему в темноте. Дополнительный приём для частного дома — вводной автомат с характеристикой C при групповых B: даже при близких номиналах короткое замыкание на группе отработает нижний аппарат.

Квартира и частный дом: в чём разница

Квартира. Ввод короткий, ток КЗ высокий, мощность фиксирована домовой сетью. Выбор сводится к двухполюсному автомату 25–50 А с характеристикой C на 6 кА. Меняется он, как правило, вместе с этажным щитом и с согласованием УК или энергосбыта.

Частный дом. Появляются переменные: воздушный ввод СИПом, щит учёта на улице, длинная линия от подстанции. Отсюда особенности:

• автомат в уличном щите работает при −30 °C и ниже — берите аппараты с диапазоном температур от −40 °C (у большинства модульных серий это штатно, но проверьте паспорт);
• при слабой сети — характеристика B на вводе;
• СИП не заводится в клемму напрямую — только через переход на медь или специальные зажимы (подробно — в статье о подключении);
• после вводного автомата и счётчика в доме обычно ставят противопожарное УЗО 100–300 мА, а затем групповую защиту.

Подобрать аппарат под расчётный номинал можно в подборке вводных автоматических выключателей — там собраны одно-, двух- и четырёхполюсные модели всех ходовых номиналов.

Частые вопросы

Вместо заключения

Все ходовые варианты — от двухполюсных 25 А для квартир до четырехполюсных на 63 А — есть в каталоге Хай Вольт с доставкой по всей России курьером или в пункт выдачи.
