Как подключить дифавтомат: схемы для сети с заземлением и без

Подключение дифавтомата отличается от обычного автомата одним принципиальным моментом: через аппарат проходят оба проводника — и фаза, и ноль. Питание заводится в верхние клеммы L и N, защищаемая линия снимается с нижних, а ноль этой линии больше нигде не соединяется с другими нулями — только с выходом своего дифавтомата. Нарушение этого правила — причина девяти из десяти жалоб «поставил дифавтомат — выбивает без причины». Ниже — схемы для сети с заземлением и без, порядок монтажа по шагам, вариант с несколькими дифавтоматами и разбор типичных ошибок.

Статья для тех, кто ставит дифавтомат в квартирном или домовом щитке своими руками. Рассматриваем однофазную сеть 220 В (трёхфазную — кратко); базовый монтаж модульных аппаратов разобран в статье «Как подключить автомат в щитке».

Чем подключение дифавтомата отличается от автомата

Обычный автомат коммутирует только фазу: ноль линии уходит на общую шину N. Дифавтомат (АВДТ) сравнивает ток в фазном и нулевом проводниках — для этого оба должны пройти через аппарат. Отсюда два следствия:

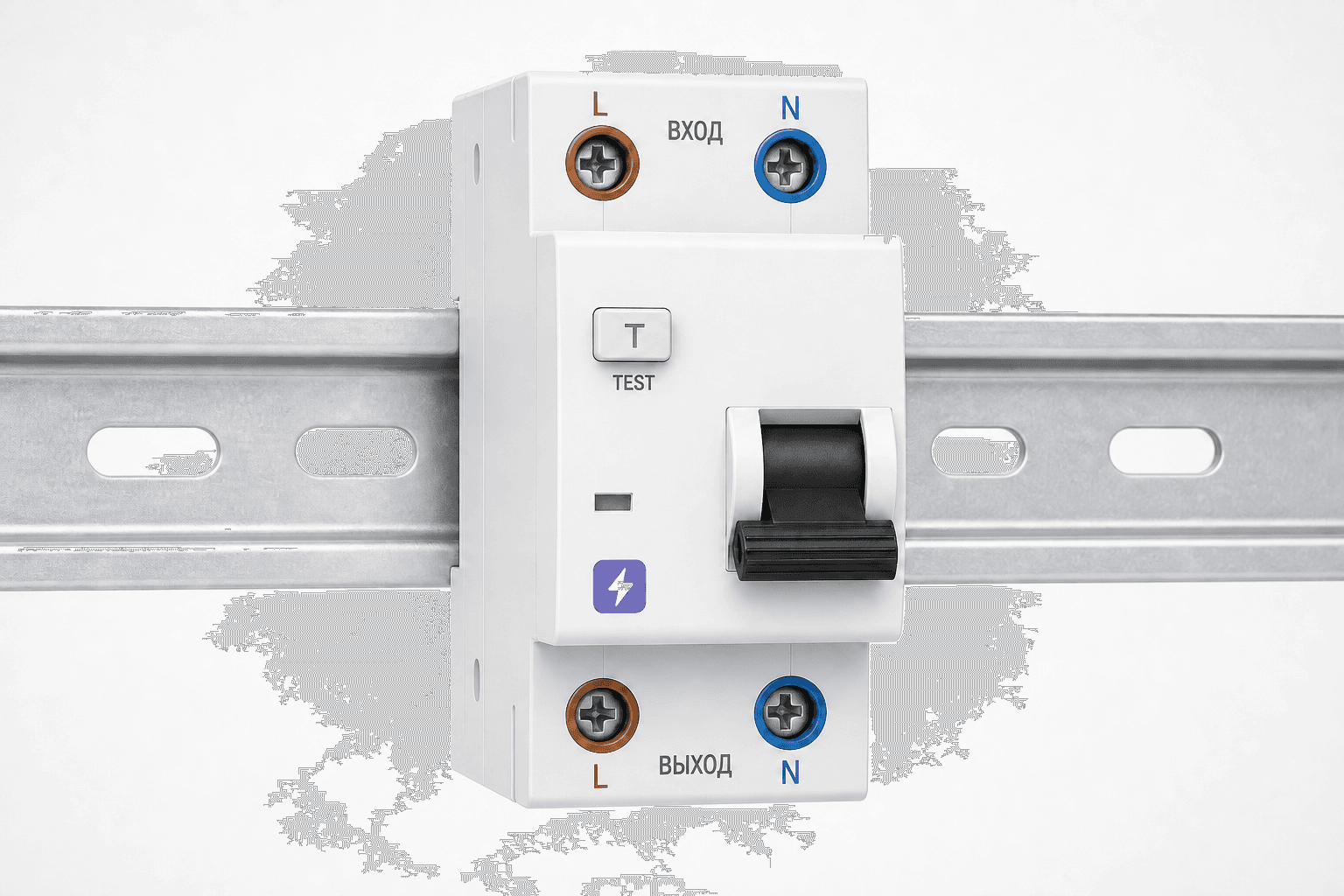

• у дифавтомата четыре клеммы: сверху вход L и N, снизу выход L и N (маркировка нанесена на корпус; у большинства серий вход нуля — крайняя клемма с обозначением N);
• ноль после дифавтомата принадлежит только его линии. Если соединить его с общей шиной или нулём другой группы, часть тока вернётся «в обход» аппарата, дифмодуль увидит разницу и отключится — это выглядит как ложное срабатывание, хотя схема просто собрана неверно.

Требования к самим аппаратам задаёт ГОСТ IEC 61009-1, а правила применения дифзащиты в жилых зданиях — ПУЭ, 7-е издание (глава 7.1).

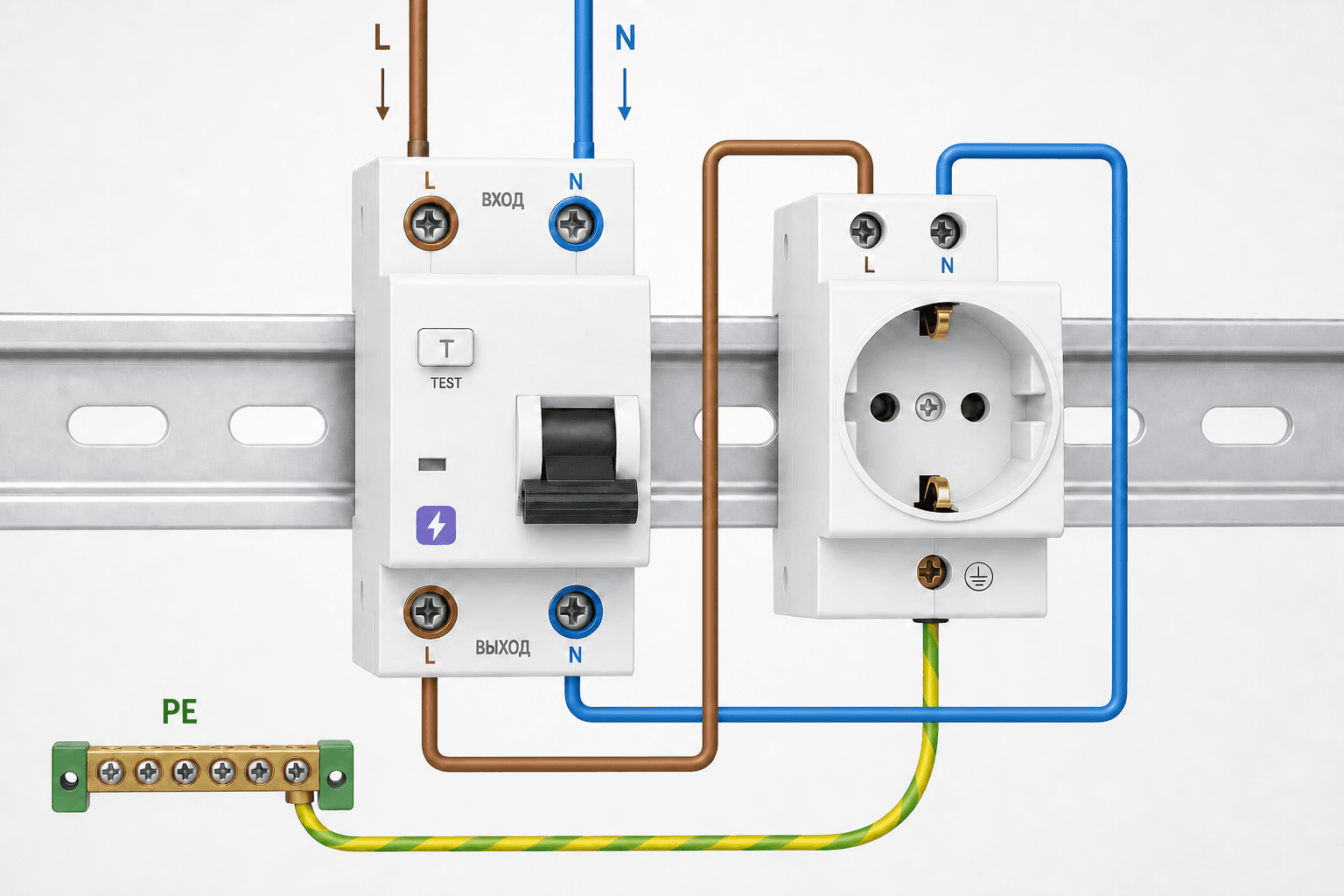

Схема в однофазной сети с заземлением

Современная проводка (системы TN-S и TN-C-S) — три проводника: фаза L, ноль N и защитный PE. Схема подключения дифавтомата здесь прямая:

1. Фаза и ноль от вводного автомата → верхние клеммы дифавтомата.
2. Фаза и ноль защищаемой линии → нижние клеммы.
3. Защитный проводник PE через дифавтомат не проходит: он идёт с шины PE напрямую к розеткам и корпусам приборов.

При утечке — пробой изоляции на заземлённый корпус — ток уходит по PE, дифавтомат фиксирует разницу токов L и N и отключает линию за доли секунды, не дожидаясь прикосновения человека.

Схема без заземления

В старом жилом фонде (система TN-C) защитного проводника нет — только фаза и ноль. Подключение дифавтомата без заземления выполняется точно так же: питание сверху, линия снизу. Разница в поведении: при пробое на корпус ток утечки не потечёт сам — аппарат сработает в момент прикосновения человека, за миллисекунды сняв напряжение. Именно поэтому в сетях без заземления дифзащита не «бесполезна», как иногда пишут, а наоборот — единственный барьер между пробитым корпусом и человеком.

Чего делать нельзя: соединять нулевую и PE-клеммы розеток («зануление» в обход правил) — при отгорании нуля в стояке корпуса техники окажутся под фазой. Розетки в такой сети подключаются двумя проводниками, контакт PE остаётся пустым до реконструкции проводки.

Пошаговый монтаж в щитке

1. Обесточьте щиток вводным автоматом и убедитесь в отсутствии напряжения на шинах указателем.
2. Установите дифавтомат на DIN-рейку. Двухполюсный аппарат (1P+N) занимает два модуля — 35 мм.
3. Подготовьте проводники: зачистка 10–12 мм, на гибкую жилу — наконечник НШВИ.
4. Подключите питание: фаза от вводного автомата или гребёнки — в верхнюю клемму L, ноль с общей шины N — в верхнюю клемму N. Внимательно сверьтесь с маркировкой: у части серий клемма N расположена слева, у части — справа.
5. Подключите линию: фаза нагрузки — в нижнюю L, ноль нагрузки — в нижнюю N. Ноль линии не касается общей шины.
6. Затяните клеммы с моментом 2–2,5 Н·м и проверьте провода на вытягивание. После подачи питания нажмите «ТЕСТ» — исправный аппарат отключится.

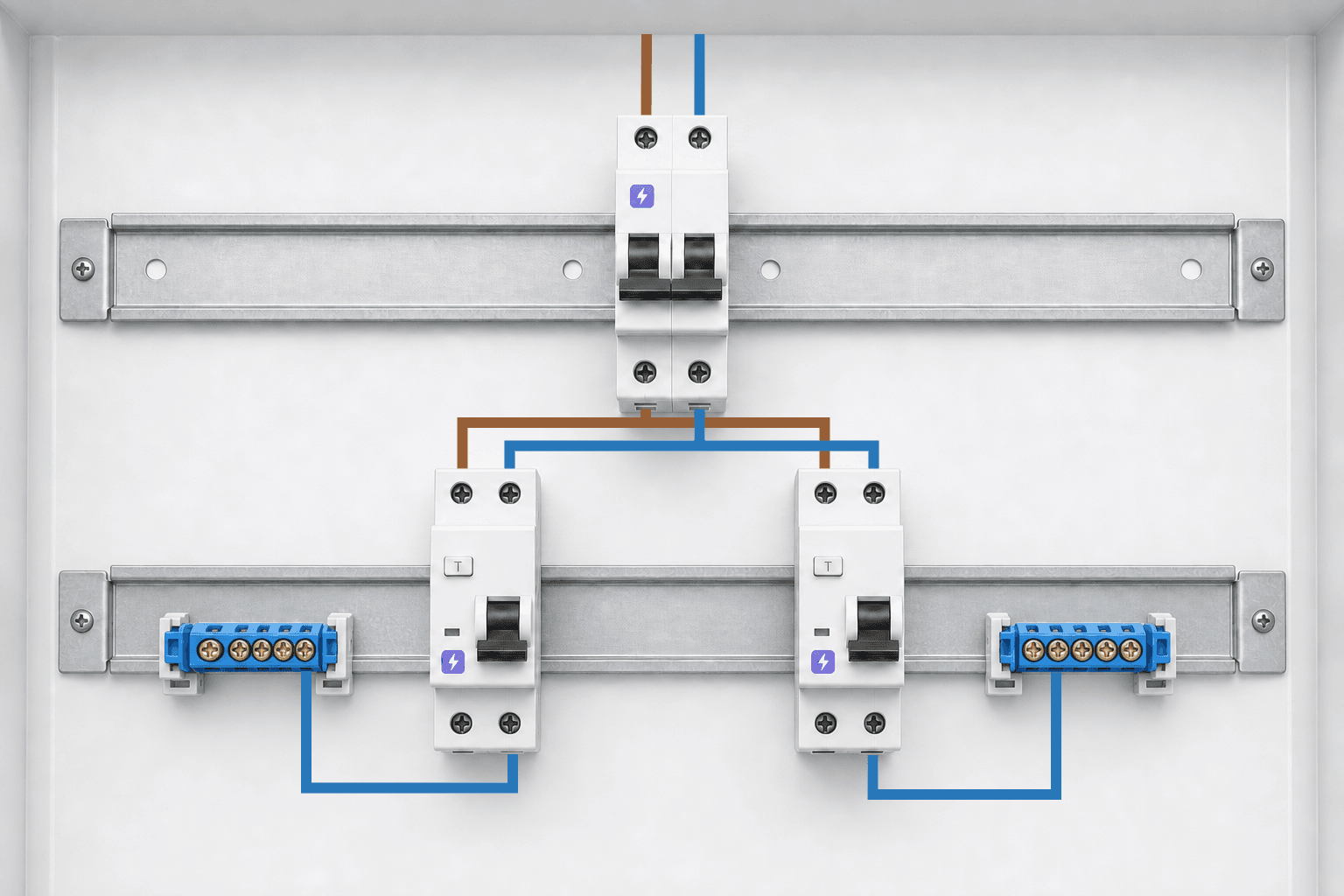

Несколько дифавтоматов: раздельные нули

Когда в щитке несколько дифавтоматов, каждый обслуживает свою группу, и нули групп не должны пересекаться. Практически это значит:

• фазы на входы дифавтоматов можно раздать гребёнкой или перемычками от вводного автомата;
• ноль на вход каждого дифавтомата приходит с общей шины N;
• ноль каждой линии уходит с выхода своего аппарата прямо в линию — либо на отдельную мини-шину этой группы, если линий несколько.

Классическая ошибка электрика-новичка: аккуратно развести фазы по группам, а все нули посадить на одну шину. Схема выглядит чисто, но дифавтоматы начинают выбивать при включении нагрузки — токи групп перемешались.

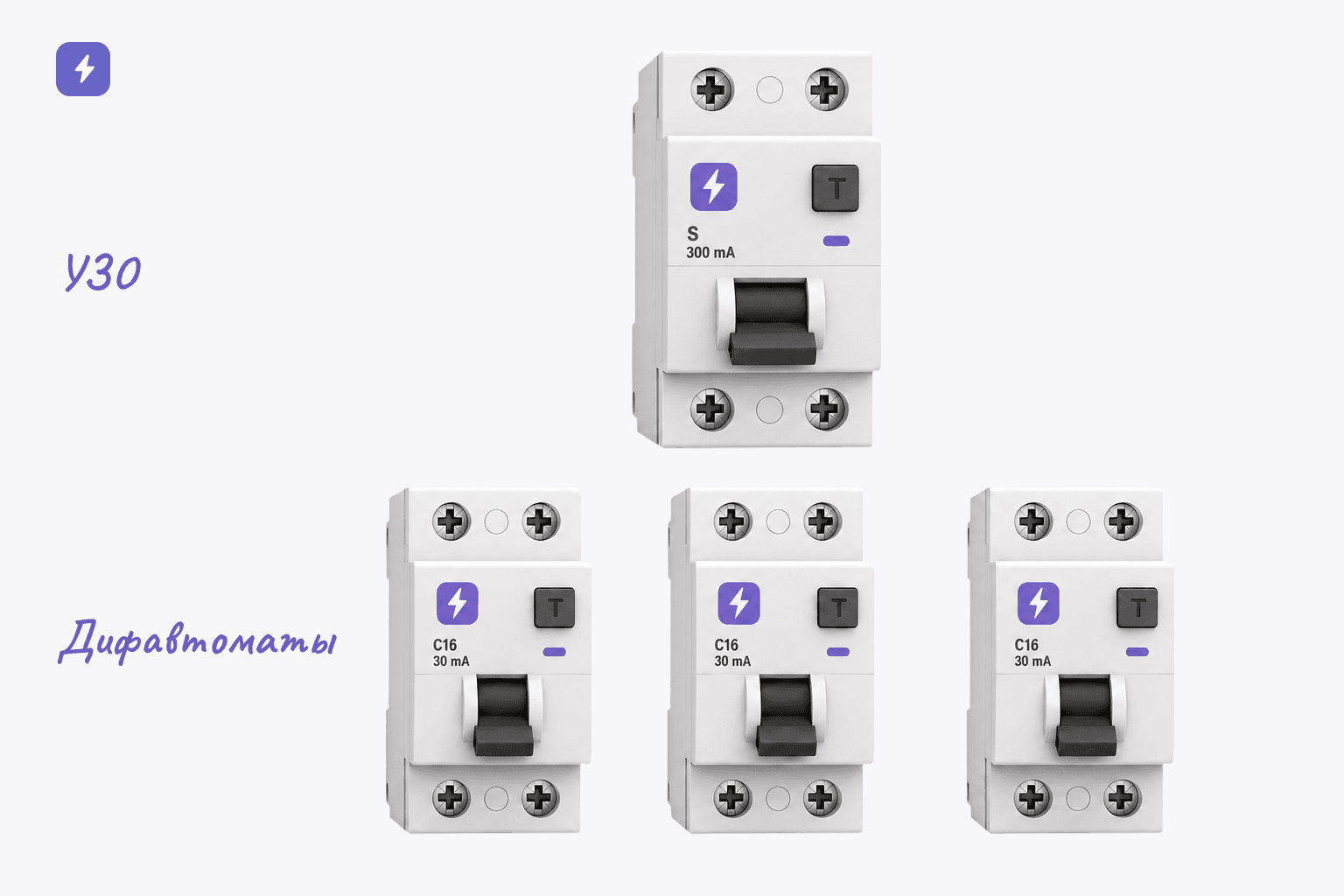

УЗО и дифавтомат в одной схеме

Дифавтомат и УЗО решают смежные задачи и спокойно работают в одном щитке. Типовая иерархия для дома: на вводе — селективное противопожарное УЗО 100–300 мА (тип S, с выдержкой времени), на группах — дифавтоматы 30 мА. При утечке на линии первым сработает групповой аппарат, вводное УЗО останется включённым, и без света не окажется весь дом. Чем дифавтомат отличается от УЗО и что выбрать для каждой группы — разобрали в статье «Дифавтомат или УЗО»; короткая версия: УЗО не защищает от перегрузки и требует автомата в пару, дифавтомат — самодостаточен и экономит место.

Трёхфазный дифавтомат

В сети 380 В используется четырёхполюсный дифавтомат (3P+N): три фазы и ноль проходят через аппарат, сравнивается сумма токов всех четырёх проводников. Правила те же — питание сверху, нагрузка снизу, ноль после аппарата изолирован от других групп. Нюанс: для трёхфазных аппаратов с уставкой 30 мА суммарная естественная утечка длинных линий может приближаться к порогу — если аппарат «капризничает» без видимых причин, замерьте утечку линий или разбейте нагрузку на группы. Модели в исполнении 3P+N есть в подборке четырёхполюсных дифавтоматов.

Главные ошибки подключения

• Ноль линии на общей шине. Ошибка № 1: дифавтомат выбивает при включении нагрузки. Ноль после аппарата — только в свою линию.
• Перепутаны вход и выход. Питание снизу у большинства электромеханических серий допустимо по паспорту, но у электронных дифавтоматов может нарушить работу дифмодуля — сверяйтесь с документацией конкретной серии; безопасное правило — всегда сверху.
• Фаза и ноль в чужие клеммы. Фаза в клемму N и наоборот — дифмодуль либо не сработает при тесте, либо будет выбивать. Маркировка на корпусе решает.
• Нули двух групп перепутаны местами. Обе линии работают, но оба дифавтомата выбивают под нагрузкой — токи вернулись «не в свой» аппарат.
• Зануление розеток в старой сети. Перемычка N–PE в розетке — прямой путь к фазе на корпусе техники при отгорании нуля.
• Не нажата кнопка «ТЕСТ» после монтажа. Собранная схема без проверки — лотерея. Тест обязателен сразу и далее раз в месяц.

Проверка после монтажа

Три уровня проверки собранной схемы:

1. Кнопка «ТЕСТ» на корпусе имитирует утечку — аппарат обязан отключиться. Производители рекомендуют повторять проверку ежемесячно.
2. Включение нагрузки на каждой линии по очереди: ложных срабатываний быть не должно.
3. Контроль нагрева клемм через 30–60 минут работы под нагрузкой — тёплый корпус у клеммы означает слабую затяжку.

Если аппарат выбивает при исправной схеме — ищите реальную утечку: пробитый ТЭН бойлера или стиральной машины даёт именно такую картину.

Частые вопросы

Вместо заключения

Схема подключения дифавтомата сводится к трём правилам: оба проводника линии — через аппарат (питание сверху, нагрузка снизу), ноль после аппарата изолирован от чужих нулей, кнопка «ТЕСТ» — сразу после монтажа и ежемесячно. Всё остальное — обычная культура монтажа: зачистка 10–12 мм, наконечники на гибкую жилу, затяжка 2–2,5 Н·м. Подобрать аппарат под линию — уставка 30 мА на группы, 10 мА во влажные зоны — можно в каталоге дифференциальных автоматов Хай Вольт: двухполюсные 1P+N и модели на 30 мА всех ходовых номиналов, доставка по всей России курьером или в пункт выдачи.
